Biblioteca de muestras AxF

Archivos AxF de muestra producidos por TAC7 y PANTORA

Los archivos Formato de intercambio de apariencia (AxF) abordan el desafío de la integración del mundo real en el diseño virtual al proporcionar un formato neutral para el proveedor que permite una comunicación completa de la apariencia visual en un archivo único y editable para mejorar el proceso de virtualización.

AxF proporciona una forma estándar de almacenar y compartir todos los datos relevantes de la apariencia (color, textura, brillo, refracción, traslucencia, efectos especiales [destellos] y propiedades de reflejo) en la gestión del ciclo de vida del producto (PLM), el diseño asistido por computadora (CAD) y aplicaciones de representación artística de última generación. AxF es un componente fundamental del ecosistema Captura completa de la apariencia y ofrece un nivel inédito de consistencia y precisión en la representación digital de materiales físicos a lo largo de estas herramientas, lo que torna más sistemático el proceso de diseño y reduce el tiempo de salida al mercado.

Experimente cómo es trabajar con archivos de material digital AxF hoy. Seleccione entre material listo para usar en formatos BTF, SVBRDF y CarPaint. Para descargar y trabajar con los archivos, necesitará un software de representación 3D compatible, como Autodesk VRED™ Professional 2017, Lumiscaphe Patchwork 3D, Luxion KeyShot® y NVIDIA Iray®.

Para obtener más información sobre AxF, descargue el artículo técnico.

Los materiales en esta sección se pueden usar en su entorno para pruebas y están disponibles de manera gratuita para descarga por parte de los usuarios. Cada paquete comprimido contiene un material AxF, una representación de muestra en un entorno predeterminado y posiblemente mapas adicionales para pruebas. Las siguientes categorías están organizadas por orden de lanzamiento.

AxF 1.0 BTF

Tamaño: 254 MB
Notas: Los formatos BTF son los más complejos. DOME produce estos archivos y en este momento no se están actualizando (pero puede que sí suceda en el futuro).

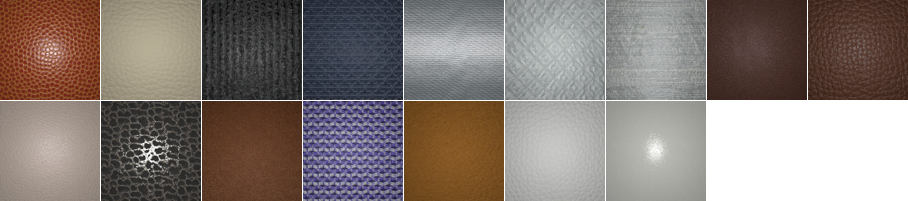

AxF 1.0 SVBRDF

Tamaño: 613 MB
Notas: El formato AxF 1.0 SVBRDF tiene el nivel base de formatos admitidos: Difuso, especular, aspereza, normal y anisotrópico.

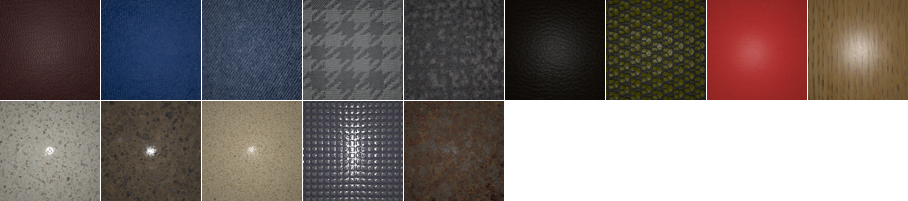

AxF 1.1 SVBRDF

Tamaño: 846 MB
Notas: AxF 1.1 contiene mejoras para el formato SVBRDF al agregar un mapa Fresnel y un mapa normal ClearCoat con un índice de mapa de refracción.

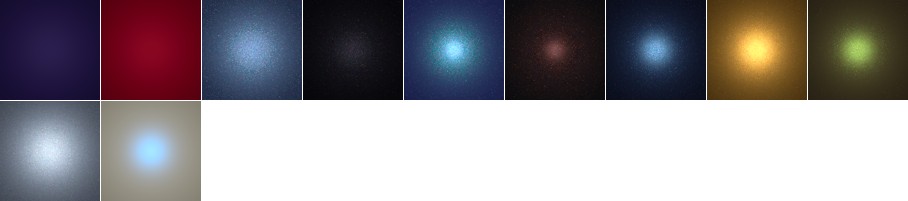

AxF 1.2 CarPaint Versión 2 (CPA2)

Tamaño: 673 MB
Notas: AxF 1.2 tiene mejoras para el modelo CarPaint (CPA2). Estas mejoras incluyen un mapa normal ClearCoat para piel de naranja, y un índice de mapa de refracción, un modelo de escama mejorado y algunas mejoras a la tabla de color.

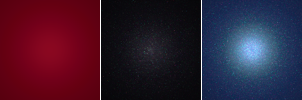

AxF 1.3 Non-Refracting ClearCoat CarPaint (CPA2)

Size: 150 MB
Notes: AxF 1.3 contains a version of the CarPaint version 2 (CPA2) with non-refracting clear coat. This format is required for compatibility with NVIDIA’s MDL format as integrated into iRay.

AxF 1.3 no refractario ClearCoat SVBRDF

Tamaño: 10 MB
Notas: AxF 1.3 SVBRDF con recubrimiento transparente no refractario. Este formato es necesario para compatibilidad con el formato MDL de NVIDIA integrado en iRay.
