Espectrofotómetro de reflectancia

July 27, 2022

Los espectrofotómetros de sobremesa miden en modo de reflectancia y/o de transmisión para capturar y cuantificar el color en muestras opacas, transparentes y translúcidas. Los espectrofotómetros de reflectancia miden el color dirigiendo luz intermitente hacia la superficie de la muestra y midiendo el porcentaje de reflectancia espectral de diferentes longitudes de onda en incrementos de 10 nanómetros.

muestra de plástico, intensidad, estándar de referencia, reflectancia, recopilación de datos de color

Este blog explica cómo funciona la medición de la reflectancia espectral para que pueda determinar si cumplirá con sus necesidades de medición del color y control de calidad.

Reflectancia espectral

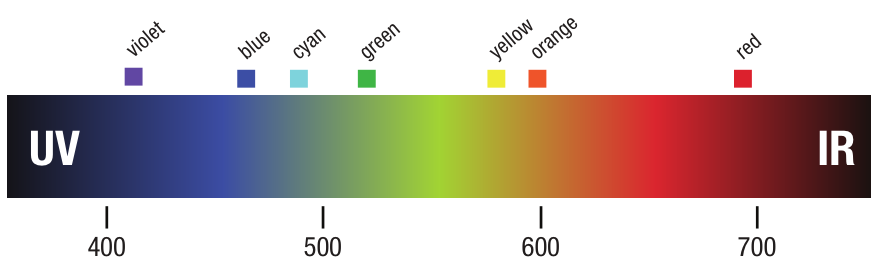

Para capturar las mediciones del color en el modo de reflectancia, un espectrofotómetro emite todas las longitudes de onda de la luz (rango de longitud de onda desde 360 -750) a través del flash, luego mide la luz reflejada para crear un gráfico cuantificado de dicho color. Las longitudes de onda dominantes que se reflejan indican el color. Los colores púrpura, índigo y azul tienen un rango de longitud de onda poco profunda desde 400 – 550. Los verdes están en el medio, con un rango de longitud de onda desde 550 – 600. Los amarillos, anaranjados y rojos tienen las longitudes de onda visibles más largas. Los agentes abrillantadores ópticos (OBA) y fluorescentes, los valores atípicos, suben a más del 100 %.

resolución espectral, valores de reflectancia, rango de longitud de onda, espectro visible, reflectancia

Cuando usar las mediciones de reflectancia

Si está midiendo superficies completamente opacas, un espectrofotómetro de reflectancia puede hacer el trabajo. Debido a que los instrumentos de reflectancia espectrales capturan la luz reflejada, proporcionan los resultados más precisos y reproducibles en las superficies planas de colores mate. Pueden ser útiles en superficies levemente brillantes, pero las superficies tipo espejo arrojarán lecturas imprecisas. Esto se debe a que las superficies tipo espejo tienen reflectividad especular alta, en la que la luz incidente se refleja de la misma forma.

Muestras de pintura

La mayoría de las pinturas cubren los sustratos e impiden ver a través de ellas, por lo que necesitaría analizar la pintura mediante el método de relación de contraste para ver si es realmente opaca. Una vez que se aplican al sustrato, las pinturas opacas son buenas candidatas para las mediciones de reflectancia del color.

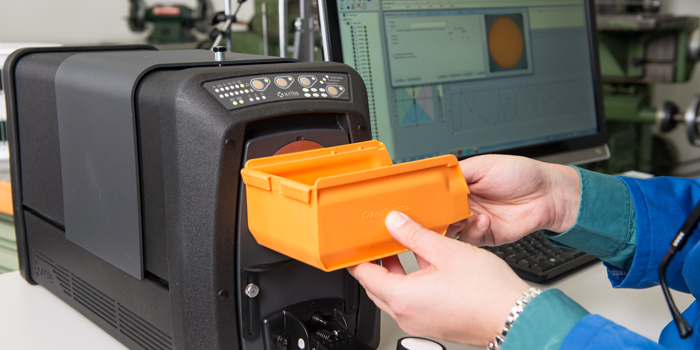

Muestras de plástico

Si bien es posible que no podamos ver a través del plástico, este puede tener la capacidad de transmitir la luz. Si sostiene una luz fuerte sobre el plástico y parte de la luz lo atraviesa, un espectrofotómetro de transmisión sería la mejor opción.

Si es moldeador o procesador de plástico más pequeño que trabaja estrictamente con materiales opacos, es posible que pueda usar mediciones de reflectancia. Si es procesador de plástico que también necesita la capacidad de poder medir elementos translúcidos, como películas delgadas, es probable que necesite un espectrofotómetro de transmisión.

luz, reflectancia, medida, muestra de plástico

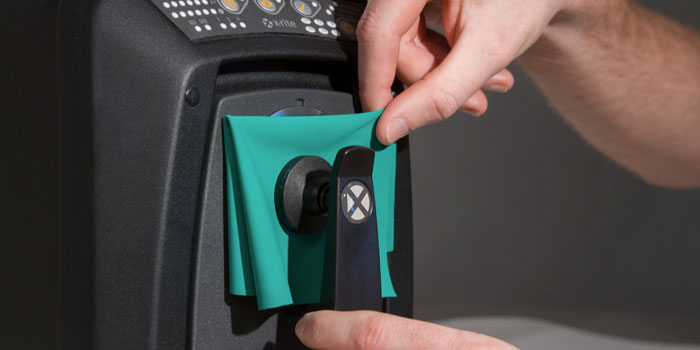

Muestras textiles

La Asociación Estadounidense de Químicos y Coloristas Textiles (AATCC) recomienda plegar las muestras en cuatro para ganar opacidad para las mediciones precisas de superficies reflectantes. Si bien esto funcionará con pana o telas de algodón gruesas, un espectrofotómetro de transmisión podría ser una mejor opción para un material de nailon semitransparente o fino.

fibras ópticas, muestra, iluminación, medición de reflectancia, muestra textil

Espectrofotómetros de medición de transmisión y reflectancia de X-Rite


Mediciones de transmisión y reflectancia

Si bien puede medir superficies que transmiten la luz en el modo de reflectancia, debe tener en cuenta la translucidez de la muestra. Los espectrofotómetros de sobremesa de esfera de medición de reflectancia de la serie Ci7000 incluyen cuatro modelos para satisfacer una variedad de necesidades de medición del color, y todos cumplen con la norma ASTM D2244. Los Ci7600, Ci7800 y Ci7860 de sobremesa miden en los modos de transmisión y reflectancia, lo que es ideal si mide muestras tanto opacas como translúcidas.

Solo mediciones de reflectancia

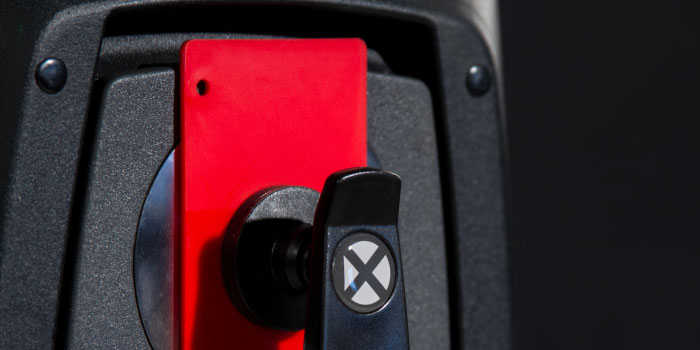

Si solo necesita capturar mediciones del color de la superficie de materiales opacos, como piezas pintadas, el espectrofotómetro Ci7500 puede ser una buena opción. Este modelo de lanzamiento es un espectrofotómetro rentable que mide solo en modo de reflectancia.

Si necesita un dispositivo que capture mediciones tanto de transmisión como de reflectancia, el Ci7500 no le será útil.

reflexión especular, componentes ópticos, medición de reflectancia, mediciones del color

Por ejemplo:

  • Muchas aplicaciones de pintura prefieren los espectrofotómetros de sobremesa porque son sumamente precisos, pero no tienen que necesariamente medir la transmisión. Si nunca se verá en la necesidad de hacer mediciones de transmisión, el Ci7500 puede ser una opción económica.
  • Si solo está midiendo corbatas de hombre o cuero, el Ci7500 puede ser suficiente para capturar mediciones de superficie. No obstante, si mide materiales como velas solares, sombrillas o carpas infantiles para la playa, se verán opacas, pero se les debe probar sus capacidades de bloqueo de la luz, por lo que el Ci7500 no le será de utilidad. El Ci7600 y superiores cumplen con el método de prueba 203 de ASTM para el efecto de bloqueo de luz.
muestra textil, medición de reflectancia, luz reflejada, luz incidente

¿Aún no tiene seguridad de si necesita un espectrofotómetro de reflectancia o de transmisión? Lea nuestro blogpara obtener más información.

Más información

Sabemos que elegir el espectrofotómetro de mesa correcto no es una decisión fácil, especialmente cuando se trata de entender términos complicados como reflectancia, luz reflejada, luz incidente, reflectancia difusa, valores de reflectancia, luz difusamente reflejada y mediciones de transmisión.

Contáctenos para hablar sobre sus necesidades de medición del color y control de calidad para su aplicación y nuestro equipo de Expertos en color podrá ayudarle.
