Modelo n.º : tac-tac

TAC7

Para escanear las características de apariencia

El escáner TAC7 captura y almacena el color, la textura, el brillo y otras características de apariencia de la superficie de las muestras físicas.

Capture los materiales con realismo sin igual

Medir las características de apariencia de un material es esencial para mejorar la calidad y acelerar el tiempo hasta la comercialización. Al medir con precisión las características de apariencia de las muestras físicas, el escáner TAC7 genera archivos digitales de los materiales que se pueden comunicar y compartir fácilmente a lo largo de todo el proceso de diseño hasta el flujo de trabajo de producción.

Beneficios:

  • Capture propiedades de apariencia física como color, textura, brillo, translucidez y transparencia en formato digital.
  • Simplifique el mantenimiento y conservación de las muestras utilizando bibliotecas de materiales digitales.
  • Elimine las ambigüedades con absoluta precisión para mejorar la calidad del producto y la comunicación con las partes interesadas para reducir los ciclos de aprobación del diseño y acelerar el tiempo hasta la comercialización.
  • Reduzca el tiempo empleado en ajustar y corregir manualmente los materiales escaneados.
  • Logre representaciones más precisas y un producto de mejor calidad.
El escáner TC7 posibilita a los diseñadores capturar la realidad de forma físicamente precisa. Desde pigmentos de efectos especiales hasta telas sintéticas, es posible capturar y comunicar las propiedades de apariencia física, como color, brillo y textura, de manera digital para experimentar un realismo inigualable en diseños 3D.
¿Necesitas más información?
¿Desea mejorar la consistencia de sus representaciones de material?

Integre el concentrador de material PANTORA en su flujo de trabajo de visualización del diseño para crear, administrar, compartir y editar una biblioteca centralizada de materiales digitales.

Especificaciones

Geometría de medición

4 monocromatic cameras at 0º, 22.5 º, 45º and 67.5º
illumination with 20+ white LEDs
3 spectral filter wheels and a motorized Linear Light Scanner

Acuerdo entre instrumentos

Not published

Colores de iluminación

Not published

Tamaño del área de iluminación 130 mm
Contacto de la imagen durante las mediciones

No

Vida útil de la lámpara

10.000 hrs

Ajuste del nivel de la luz

Automatic

Sensor del nivel de luz

Yes

Fuente de luz

LED

Linealidad

Not published

Zona de medición

130 mm

Tiempo de medición

15 to 60 min

Media Thickness

210 mm x 297 mm (flat surfaces),
5.45 kg max.

Tamaño del parche

130 mm

Humedad

Operating Humidity: 20% to 80% relative, non-condensing
Storage Humidity: 5% to 90% relative, non-condensing

Rango de temperatura de operación

10º C to 40º C / 50º F to 111º F

Rango de temperatura de almacenamiento

-20º C to 55º C / -4º F to 131º F

Material

Steel, PUR

Cantidad mínima para un pedido

1

Unité de couleur

Black

Peso

126 kg / 278 lb

Dimensiones del paquete (largo, ancho, alto)

112 cm x 112 cm x 180 cm / 44 in x 44 in x 71 in

Peso despachado

270 kg / 595 lb

Compatible con software de terceros

Through PANTORA

Interfaz de comunicación

1000BaseT

Opciones de configuración

Backlight option for Alphamaps (end of 2016)

Nivel de experiencia

Advanced

Formato de importación y exportación

AxF via PANTORA SW

Pantalla del instrumento

No

Idiomas compatibles

EN

Kit de desarrollo de software

TAC7 SDK

Panel de estado

Yes

Batería

No

Voltaje

100-240 VAC/50-60 Hz

Potencia

250 W

Calibración

Radiometric calibration (user)
Geometric calibration (service)

Fondo de medición

Black

Compatibilidad con dispositivos móviles

No

Compensación de abrillantadores ópticos

No

Asistencia de NetProfiler

No

Compatible con PantoneLIVE

No

Vista previas de la muestra

Yes

Garantía

12 month, sold with maintenance contract

¿Qué incluye?

TAC7 Scanner, calibration targets, cassette, power and ethernet cords

Android

No

Apple iOS

No

Macintosh

No

Windows

Windows 7 64 bit or
Windows 10 64 bit

Espacio en disco disponible

Min. 1 TB free space

Conectividad

Min. 1 Gigabit Ethernet adapter
(recommended: 2 adapters, one dedicated for TAC7 communication)

Resolución de la pantalla

1080p or higher

Conexión a Internet

Not required

Memoria

Min. 16 GB

Cantidad de pantallas admitidas por estación de trabajo

2

Unidad óptica

Internet or usb dongle

Procesador

Intel Xeon or Core i7 recommended (AMD CPUs not tested by X-Rite)
min. 8 virtual cores (for example 4 physical and 2x hyperthreading)
min.10,000 CPU Marks recommended

Seguridad

User must have Administrator rights to install and uninstall the application

Tarjeta de video

NVIDIA Quadro or GeForce (AMD GPUs not tested by X-Rite)
min. 2 GB RAM, min. 5,000 G3D Marks recommended

Dispositivos Android compatibles

No

Dispositivos iOS compatibles

No

Data Format AxF

Testimonios

"TAC es esencial para hacer la realidad la visión de un proceso de configuración de automóviles completamente automatizado. La solución de X-Rite nos permite lograr imágenes de calidad realista para replicar los puntos destacados en el trabajo de pintura de un auto." Dr. Markus Denny, director de la fábrica de imagen digital

"En el centro de nuestro proceso de material se encuentra una solución flexible para crear, procesar y proporcionar fácilmente material virtual en varios sistemas diferentes con el máximo nivel de ilustración realista. Las soluciones de nuestro socio X-Rite nos ayudan a cumplir con esta tarea." Jan Pflüger, minorista digital/soluciones de TI posventa


Quizás también le guste

Appearance Exchange Format (AxF)

Formato de intercambio de apariencia (AxF™, Appearance Exchange Format)

Para comunicar los datos de apariencia del material


La información escaneada es comunicada al PANTORA™ Material Hub como archivos Appearance Exchange Format (AxF). El formato de salida AxF es neutral respecto del proveedor y se puede evaluar fácilmente con la mayoría de las aplicaciones de gestión del ciclo de vida del producto (PLM), diseño asistido por computadora (CAD) y otras aplicaciones de representación artística de última generación, por lo que no hay necesidad de que los departamentos de diseño cambien su infraestructura de sistemas de información actual.

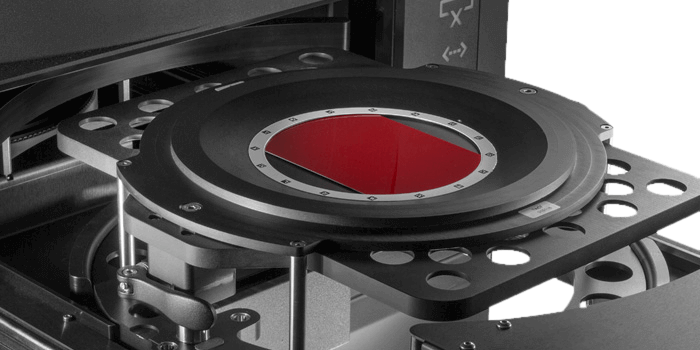

TAC Services
