Cómo verificar la consistencia del color de los cristales recubiertos

La aislación térmica y los recubrimientos de control solar reducen los costos de calefacción y refrigeración, y agregan color a los vidrios arquitectónicos. Para asegurarse de que todas las ventanas coincidirán una vez instaladas, los recubridores deben usar la solución correcta para cuantificar el color en las superficies de cristal laminado.

Desafío

Controlar el color en los cristales recubiertos presenta muchos desafíos

• Las capas de plata, la aislación térmica y los recubrimientos de control solar afectan el color del cristal

• Todos los cristales deben coincidir una vez instalados; cualquier desviación del color se notará fácilmente

• Debido a que el vidrio es laminado, los dispositivos de medición en línea convencionales con iluminación directa no pueden proporcionar datos de color precisos

• El vidrio que se ve correcto en la línea de producción puede mostrar defectos una vez instalado

Solución

Una solución de medición del color de X-Rite puede tomar mediciones sin contacto para evaluar el color y el brillo en los cristales recubiertos. El sistema puede incluir un espectrofotómetro ColorXRA G3 sin contacto con una lámpara flash de xenón para iluminar el rango visible y UV, y tomar mediciones cada segundo. Con un DE* de <0,3 en muestras de vidrio típicas y repetitividad de DE* de <0,1 en el espejo de calibración, él obtiene las mismas lecturas como una medición en geometría de superficie esférica. El dispositivo se puede montar arriba del cristal para tomar las mediciones de reflectancia, o también debajo del cristal para capturar la transmisión.

El software ESWin muestra resultados de medición que caracterizan el color del vidrio y el recubrimiento para que la operación pueda tomar decisiones de aprobación/rechazo, ajustar los procesos de color, y garantizar que el vidrio esté dentro de la tolerancia antes del envío. El software ESWin también documenta los registros de calidad del color para verificar la integridad del programa conforme a ISO 9001, e identifica las áreas de mejora.


Resultados

• Mejora los resultados de fabricación
• Reduce el desperdicio debido a los cambios de color
• Detecta problemas del color antes de la instalación para evitar el gasto de extracción y reinstalación de las ventanas.


Cómo funciona

El ColorXRA G3 se pueden montar en una viga transversal para mediciones en línea arriba de la línea o en un soporte para mediciones de control de calidad en el laboratorio. Ambos dispositivos toman mediciones sin contacto para capturar lecturas precisas, independientemente del grosor, sin necesidad de ajustar el cabezal de medición de manera manual.

Para mediciones de múltiples capas de plata:

• El ColorXRA G3 se monta a 20 mm de distancia del cristal. Ilumina y recupera en múltiples ángulos de visualización (+15°: -15°, +45°: -45°, y +60°: -60°), para mostrar los cambios de color desde distintos ángulos de observación.
• Este dispositivo captura mediciones simultáneas de todas las geometrías para cuantificar completamente el color y el brillo. Se puede montar un segundo dispositivo debajo del cristal para medir la transmisión.

Para mediciones de reflectancia y transmisión de ±15°:

• El ColorXRA G3 se monta a 31 mm de distancia del cristal. Ilumina el vidrio en un ángulo de reflectancia de 15° y captura una medición a -15°.
• Este dispositivo se puede montar arriba del cristal para capturar las mediciones de protección de la luz solar. Se puede montar un segundo dispositivo debajo para medir las capas funcionales, como la baja emisividad y protección solar.

Los datos de medición se transfieren al software ESWin para evaluar si los recubrimientos están dentro de la tolerancia y son consistentes antes del envío.


Productos destacados

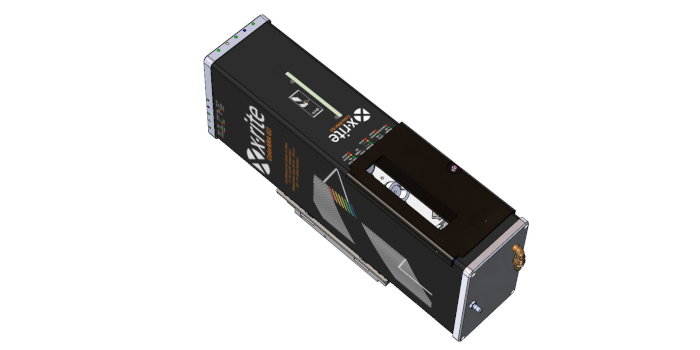

Espectrofotómetro multiángulo ColorXRA G3
Montado en la línea o en el laboratorio, este instrumento de múltiples geometrías mide desde tres ángulos diferentes para representar cómo cambiará el color cuando se vea desde diferentes ángulos. Ofrece un rango espectral de 330 nm a 1000 nm con una resolución óptica de 1 nm para lograr resultados de medición de primer nivel. La medición de haz doble real ofrece una excelente estabilidad a corto plazo y precisión automática de longitud de onda de <0,1 nm, y garantiza una precisión de medición excepcional y estabilidad a largo plazo.

ESWin CLCC Software
Software de control de calidad que trabaja con los instrumentos en línea ColorXRA G3 para evaluar el color y el brillo de las capas funcionales en el vidrio. Presenta los resultados de medición en una pantalla gráfica fácil de interpretar para que la operación pueda tomar decisiones de aprobación/rechazo claras en la línea de producción, y documenta los registros de calidad del color para verificar la integridad del programa de acuerdo con ISO 9001 e identificar áreas de mejora.

Software ESWin QC
Software de control de calidad que trabaja con los instrumentos de laboratorio ColorXRA G3 para evaluar el color y el brillo de las capas funcionales en el vidrio. Presenta resultados de medición en una pantalla gráfica fácil de interpretar para que los operadores puedan tomar decisiones de aprobación/rechazo claras en el laboratorio, y documenta los registros de calidad del color para verificar la integridad del programa de acuerdo con ISO 9001 e identificar áreas de mejora.

Viga transversal personalizable
Un marco de aluminio personalizado que se puede construir para adaptarse a cualquier línea de producción y montar el espectrofotómetro en línea sobre la rotativa para hacer mediciones continuas sin contacto desde el lado izquierdo al derecho pasando por el centro.

Logre la conformidad del color

Con el software de control de calidad ESWin y el espectrofotómetro ColorXRA G3 los recubridores de vidrio pueden medir las capas de plata, la aislación térmica y los recubrimientos de control solar para garantizar que cada cristal esté dentro de la tolerancia de color antes del envío para lograr una instalación armónica.
