Vous recherchez l’instrument de mesure optimal de la couleur pour votre salle d’impression ?
Pour vous aider à faire votre choix, examinons les trois niveaux de contrôle du processus pour évaluer la couleur imprimée.
- Le niveau le plus élémentaire est une comparaison visuelle. Cependant, la vision des couleurs étant subjective, l’évaluation visuelle peut conduire à des erreurs d’appréciation, notamment entre plusieurs opérateurs de presse et sous une source lumineuse différente. Si la précision des couleurs est importante, l’évaluation visuelle ne suffira pas. Vous devez utiliser un instrument.
- Le niveau suivant de contrôle du processus est la densitométrie. Comme leur nom l’indique, les densitomètres ne mesurent pas la couleur. Ils mesurent la réflexion, qui fournit une vue étroite de la lumière réfléchie qui représente la quantité d’encre déposée dans une zone spécifique.
- La spectrophotométrie constitue le plus haut niveau de contrôle des processus. Un spectrophotomètre capture une empreinte spectrale de la couleur, qui peut être utilisée pour retracer tous les attributs divisant la lumière de manière égale dans le spectre.
Nous vous invitons à poursuivre la lecture de cet article pour découvrir les différences entre un densitomètre et un spectrophotomètre afin de vous aider à décider lequel est le mieux adapté à votre processus d’impression.

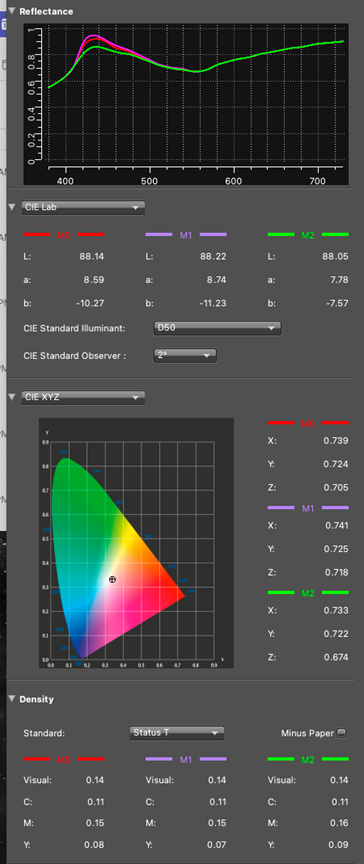

Légende : L’illustration ci-dessus ne présente pas une comparaison de deux couleurs ; elle montre la même couleur dans des conditions M différentes. Elle illustre le type d’informations fournies par les données spectrales. Comme vous pouvez le constater, les valeurs de densité sont presque identiques pour n’importe quelle condition M, mais il y a clairement une différence de couleur en fonction des azurants optiques du papier.
Qu’est-ce qu’un densitomètre ?
Un densitomètre de salle d’impression est conçu pour calculer les valeurs de densité des encres standard cyan, magenta, jaune et noir en fonction d’une réponse fixe de filtres. Ce type de densitomètre à réflexion peut vous indiquer si l’épaisseur de film d’encre obtenue sur le papier est adéquate et si elle est stable pour l’ensemble du tirage. La densité de l’encre vous permet de calculer des attributs tels que la valeur tonale (qui porte également le nom de surface de point), l’augmentation de la valeur tonale (également appelée TVI ou engraissement), le contraste d’impression et le trapping.
À l’époque où la densitométrie constituait l’unique contrôle des processus disponible, les densitomètres de statut T et de statut E étaient destinés aux encres CMJN. Certains imprimeurs de cartes utilisaient des densitomètres de statut A pour les tirages photographiques par réflexion, car ils utilisaient des encres plus proches des colorants photographiques que les encres d’impression CMJN classiques.

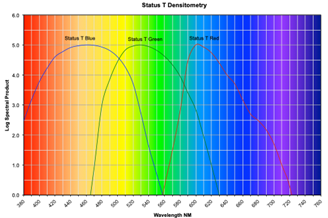

Légende : L’illustration ci-dessus montre les courbes fixes utilisées pour les filtres de statut T. Un spectrodensitomètre peut les calculer, mais il comble également les zones vides le long des courbes du filtre et entre ces dernières.
Il s’agit d’ailleurs d’une illustration de l’une des principales problématiques relatives aux densitomètres. Ils sont conçus pour capturer la réponse du filtre pour les encres CMJN standard, mais la réponse du filtre, ainsi que son détecteur, ne constituent pas un très bon prédicteur de la densité pour d’autres encres.
La norme en matière de densitométrie a été redéfinie il y a environ 15 ans, avec le calcul des densités d’état fondé sur les valeurs spectrales. La plupart des mesures d’impression, notamment le contraste d’impression et le trapping, comportent des mesures plus modernes qui tirent parti des données spectrales ou colorimétriques.
Récemment, le secteur est passé d’un TVI fondé sur la densité à un calcul colorimétrique ou spectral des tons. En effet, le TVI d’un densitomètre manque d’efficacité pour les tons directs et produit souvent des chiffres qui ne coïncident pas avec la perception de l’œil humain, même pour les encres CMJN standard. Les données spectrales ou colorimétriques permettent d’effectuer une évaluation de la valeur tonale qui correspondra à ce que vous observez visuellement, ainsi que dans vos programmes de conception.
Quand utiliser un densitomètre
Aujourd’hui, les calculs réalisés à l’aide de densitomètres cèdent la place aux mesures de données spectrales. La plupart des densitomètres sont des spectrodensitomètres, bien que l’on utilise encore dans une moindre mesure des densitomètres à filtres ou à LED. Un spectrodensitomètre est susceptible de fournir une meilleure mise en œuvre de la densité d’état qu’un densitomètre à filtres ou à LED.
Cela dit, un densitomètre reste un outil utile pour le contrôle du processus si vous n’effectuez que de l’impression CMJN avec des encres ISO standard. Pour en savoir plus, consultez notre article de blog Mesurer la densité à l’aide d’un densitomètre.
Qu’est-ce qu’un spectrophotomètre ?
Un spectrophotomètre capture la réflectance spectrale d’une couleur, parfois assimilée à son empreinte digitale. Elle permet de retrouver et de comparer des attributs en mesurant la couleur en nanomètres de manière uniforme dans toutes les longueurs d’onde de la lumière. Ce type de mesure est nécessaire pour comparer un échantillon imprimé à une norme afin d’évaluer si la couleur se situe dans la tolérance.
Contrairement à l’évaluation visuelle, un spectrophotomètre n’est pas induit en erreur par les couleurs environnantes et n’a pas de conception prédéterminée de la couleur de l’encre ou du papier. Il évalue la couleur d’une manière totalement neutre sous différents angles d’observation et sources de lumière à travers le spectre visible, ce qui est idéal pour évaluer les couleurs personnalisées et les tons directs à l’aide des espaces colorimétriques L*a*b* et LCH.

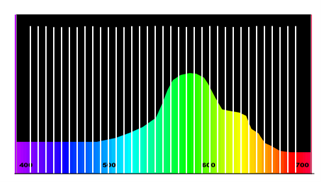

Légende : Une vue du spectre par un spectrophotomètre - pas de courbes fixes prédéterminées.
S’il est possible d’utiliser un spectrophotomètre pour mesurer la densité en procédant à l’évaluation de bandes étroites pour une couleur particulière et en sélectionnant celle qui présente la densité la plus élevée, peu d’imprimeurs utilisent cette méthode à l’heure actuelle. Il est plus efficace d’évaluer les variations des données de mesure pour la couleur complète qu’uniquement pour les densités solides.

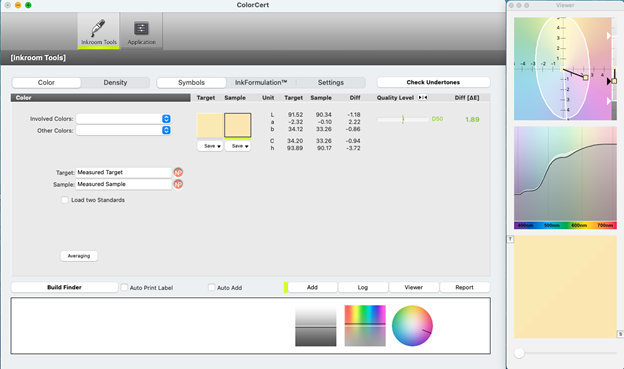

Cette image montre un exemple de ton direct mesuré à l’aide de valeurs de densité et de colorimétrie. Il est à noter que la réponse de la densité pour le filtre primaire est globalement identique. Les mesures de colorimétrie aboutissent au même résultat que ce que vous pouvez observer à l’œil nu : les couleurs ne sont pas les mêmes ! En utilisant un densitomètre, vous courrez le risque d’être induit en erreur et d’imprimer une couleur incorrecte, ce qui n’est pas le cas avec un spectrophotomètre.
Légende : La colorimétrie vous renseigne sur l’aspect réel de la couleur. Si vous ne regardez que le filtre de densité primaire, vous pourriez penser que la couleur est la même !
Pour en savoir plus sur l’utilisation des spectrophotomètres pour l’impression, consultez les blogs et ressources suivants :
- Qu’est-ce qu’un spectrophotomètre ?
- Choisir le spectrophotomètre adéquat pour l’impression et l’emballage
- Contrôle de la couleur sur film souple
Quand utiliser un spectrophotomètre
Si vous imprimez des couleurs quadri spéciales, notamment pour l’impression à gamut de couleurs élargis ou des tons directs, un densitomètre classique ne sera pas efficace, car ces encres ne se situent pas dans le « point idéal » pour la densité d’état.
Si vous voulez imprimer selon les nouvelles normes ISO, vous devez utiliser un spectrophotomètre. Consultez notre article de blog Rester aux faits des normes en matière d’impression et d’emballage pour en savoir plus.
Vous avez également besoin d’un spectrophotomètre pour répondre aux spécifications G7. Le processus G7, largement utilisé, peut vous aider à obtenir un contrôle reproductible et cohérent de la reproduction tonale et à garantir que vos couleurs quadri sont neutres et équilibrées, à améliorer la balance des gris et à stabiliser les couleurs. Pour en savoir plus, consultez notre article de blog Qu’est-ce que la Qualification G7 Master d’Idealliance ?.
