Comment vérifier la régularité des couleurs des vitres

L’isolation thermique et les revêtements solaires réduisent les coûts de chauffage et de climatisation, et apportent de la couleur aux vitrages architecturaux. Afin de garantir la correspondance de toutes les fenêtres une fois installées, les fabricants de vitrages doivent employer la bonne solution pour quantifier la couleur sur les surfaces non diffusantes.

Le défi

Le contrôle de la couleur des vitres pose de nombreux défis :

• les couches d’argent, l’isolation thermique et les revêtements solaires affectent la couleur des vitres ;

• toutes les vitres doivent correspondre une fois installées ; tout écart de couleur est visible au premier regard ;

• le verre étant une surface non diffusante, les instruments de mesure en ligne conventionnels avec éclairage direct ne peuvent pas fournir de données colorimétriques précises ;

• une vitre qui semble conforme sur la ligne peut montrer des défauts une fois installée.

La solution

Une solution X-Rite de mesure des couleurs peut prendre des mesures sans contact pour évaluer la couleur et la brillance des vitres. Le système peut inclure le spectrophotomètre sans contact ColorXRA G3 avec une lampe flash au xénon pour éclairer à la fois le spectre UV et le spectre visible et prendre des mesures chaque seconde. Avec une valeur DE* <0,3 sur les échantillons de verre types et une répétabilité de DE* <0,1 sur le miroir d’étalonnage, il fournissent les mêmes valeurs de mesure à sphère. L’instrument peut être monté au-dessus de la vitre pour des mesures en réflexion, et sous la vitre pour capturer aussi la transmission.

Le logiciel ESWin affiche les résultats de mesure pour caractériser la couleur du verre et du revêtement afin que les opérateurs puissent prendre des décisions d’acceptation/refus, ajuster les processus chromatiques et garantir la conformité de la vitre avant l’expédition. Le logiciel ESWin documente aussi les enregistrements de la qualité des couleurs pour vérifier l’intégrité du programme conformément à la norme ISO 9001 et identifier les domaines d’amélioration.


Le résultat

• Meilleur résultat de production
• Réduction du gaspillage associé aux écarts de couleur
• Détection des problèmes de couleur avant l’installation pour éviter les frais de retrait et de réinstallation des fenêtres


Comment ça marche

L’ColorXRA G3 peuvent être montés sur un portique pour les mesures en ligne au-dessus de la ligne ou sur un support pour les mesures de contrôle qualité en laboratoire. Les deux instruments fonctionnent sans contact pour capturer des mesures précises, sur toutes les épaisseurs, sans réglage manuel de la hauteur de la tête.

For multi-silver layer measurements:

• L’ColorXRA G3 est monté à 20 mm de la vitre. Il éclaire et s’incline selon différents angles d’observation (+15°: -15°, +45°: -45°, et +60°: -60°) pour déceler les modifications de couleur selon les différentes vues.
• Cet instrument capture simultanément les mesures de toutes les géométries pour quantifier entièrement la couleur et la brillance. Un second instrument peut être monté sous la vitre pour les mesures en transmission.

For ±15° reflectance and transmission measurements:

• L’ColorXRA G3 est monté à 31 mm de la vitre. Il éclaire la vitre à un angle de réflexion de 15° et capture une mesure à -15°.
• Cet instrument peut être monté au-dessus de la vitre pour capturer les mesures de protection solaire. Un second instrument peut être monté en dessous pour mesurer les couches fonctionnelles telles que le verre à faible perte d’énergie et la protection solaire.

Les données de mesure sont transférées au logiciel ESWin pour évaluer la conformité aux tolérances et la régularité des revêtements avant l’expédition.


Produits recommandés

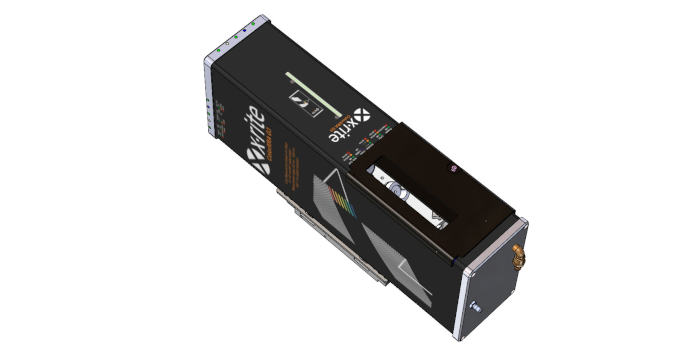

Spectrophotomètre ColorXRA G3
Monté en ligne ou installé en laboratoire, cet instrument à géométries multiples mesure depuis trois angles différents pour reproduire les changements de couleur selon les angles de vue. Il offre une plage spectrale de 330 nm à 1 000 nm avec résolution optique de 1 nm, pour les meilleurs résultats de mesure de sa catégorie. La mesure réelle à double faisceau assure une excellente stabilité à court terme et la précision automatique de la longueur d’onde de <0,1 nm garantit une précision de mesure exceptionnelle et une stabilité à long terme.

Logiciel ESWin CLCC
Logiciel de contrôle qualité compatible avec les instruments en ligne ColorXRA G3 pour évaluer la couleur et la brillance des couches fonctionnelles du verre. Il présente les résultats de mesure sous la forme d’affichages graphiques faciles à interpréter afin que les opérateurs puissent prendre des décisions d’acceptation/refus sur la ligne de production, et il documente les enregistrements de la qualité des couleurs pour vérifier l’intégrité du programme conformément à la norme ISO 9001 et identifier les domaines d’amélioration.

Logiciel ESWin QC
Logiciel de contrôle qualité compatible avec les instruments en laboratoire ColorXRA G3 pour évaluer la couleur et la brillance des couches fonctionnelles du verre. Il présente les résultats de mesure sous la forme d’affichages graphiques faciles à interpréter afin que les opérateurs puissent prendre des décisions d’acceptation/refus en laboratoire, et il documente les enregistrements de la qualité des couleurs pour vérifier l’intégrité du programme conformément à la norme ISO 9001 et identifier les domaines d’amélioration.

Portique sur mesure
Un châssis en aluminium sur mesure qui peut être monté sur toute ligne de production afin de soutenir le spectrophotomètre en ligne au-dessus de la bande pour des mesures sans contact en continu, de gauche à droite en passant par le centre.

Assurer la conformité des couleurs

Avec le spectrophotomètre ColorXRA G3 et le logiciel de contrôle qualité ESWin, les fabricants de vitrages peuvent mesurer les couches d’argent, l’isolation thermique et les revêtements solaires afin de garantir que chaque vitre est conforme aux tolérances chromatiques avant l’expédition pour une installation harmonieuse.
