Nº de modelo: tac-tac

TAC7

Para a digitalização de características visuais

O scanner TAC7 captura e armazena cor, textura, brilho e outras características de aparência superficial de amostras de materiais físicos.

Captura materiais com realismo incomparável

Medir as características da aparência de um material é fundamental para melhorar a qualidade e acelerar o tempo de lançamento no mercado. O Scanner TAC7 produz arquivos de materiais digitais que podem ser facilmente divulgados e compartilhados entre os estágios de design e fluxo de trabalho de produção.

Benefícios:

  • Capture propriedades de aparência física como cor, textura, brilho, translucidez e transparência em um formato digital.
  • Simplifique a manutenção e preservação de amostras utilizando bibliotecas de materiais digitais.
  • Elimine ambiguidades com precisão exata para melhorar a qualidade e a divulgação de produtos com as partes interessadas, reduzindo os ciclos de aprovação do design e acelerando o tempo de lançamento no mercado.
  • Reduza o tempo gasto ajustando e corrigindo manualmente os materiais digitalizados.
  • Conheça renderizações mais precisas e uma melhor qualidade do produto.
O Scanner TAC7 possibilita que os designers capturem a realidade de maneira fisicamente precisa. Desde pigmentos de efeitos especiais até tecidos sintéticos, é possível capturar e comunicar digitalmente propriedades de aparência física, como cor, brilho e textura, para vivenciar realismo incomparável em designs 3D.
Precisa de mais informação?
Deseja melhorar a consistência de suas renderizações de materiais?

Integre o PANTORA Material Hub ao seu fluxo de trabalho de visualização de design para criar, gerenciar, compartilhar e editar uma biblioteca de materiais digitais centralizada.

Especificações

Geometria de medição

4 monocromatic cameras at 0º, 22.5 º, 45º and 67.5º
illumination with 20+ white LEDs
3 spectral filter wheels and a motorized Linear Light Scanner

Compatibilidade entre instrumentos

Not published

Cores de iluminação

Not published

Tamanho do ponto de iluminação 130 mm
Contato da imagem durante as medições

No

Vida útil da lâmpada

10.000 hrs

Ajuste do nível de luz

Automatic

Sensor do nível de luz

Yes

Fonte de luz

LED

Linearidade

Not published

Ponto de medição

130 mm

Tempo de medição

15 to 60 min

Espessura da mídia

210 mm x 297 mm (flat surfaces),
5.45 kg max.

Tamanho da amostra

130 mm

Umidade

Operating Humidity: 20% to 80% relative, non-condensing
Storage Humidity: 5% to 90% relative, non-condensing

Faixa de temperatura de operação

10º C to 40º C / 50º F to 111º F

Faixa de temperatura de armazenamento

-20º C to 55º C / -4º F to 131º F

Material

Steel, PUR

Quantidade mínima para encomenda

1

Cor da unidade

Black

Peso

126 kg / 278 lb

Dimensões da embalagem (comprimento, largura, altura)

112 cm x 112 cm x 180 cm / 44 in x 44 in x 71 in

Peso enviado

270 kg / 595 lb

Suporte para software de terceiros

Through PANTORA

Interface de comunicação

1000BaseT

Opções de configuração

Backlight option for Alphamaps (end of 2016)

Nível de experiência

Advanced

Importar/Exportar Formato

AxF via PANTORA SW

Tela do instrumento

No

Idiomas suportados

EN

Kit de desenvolvimento de software

TAC7 SDK

Painel de status

Yes

Bateria

No

Tensão

100-240 VAC/50-60 Hz

Potência

250 W

Calibração

Radiometric calibration (user)
Geometric calibration (service)

Fundo de medição

Black

Compatibilidade com dispositivos móveis

No

Compensação de branqueador óptico (OBC – Optical Brightener Compensation)

No

Suporte ao NetProfiler

No

Suporte PantoneLIVE

No

Visualização da amostra

Yes

Garantia

12 month, sold with maintenance contract

O que está incluído?

TAC7 Scanner, calibration targets, cassette, power and ethernet cords

Android

No

Apple iOS

No

Macintosh

No

Windows

Windows 7 64 bit or
Windows 10 64 bit

Espaço disponível em disco

Min. 1 TB free space

Conectividade

Min. 1 Gigabit Ethernet adapter
(recommended: 2 adapters, one dedicated for TAC7 communication)

Resolução de tela

1080p or higher

Conexão à Internet

Not required

Memória

Min. 16 GB

Número de telas suportadas por estação de trabalho

2

Drive óptico

Internet or usb dongle

Processador

Intel Xeon or Core i7 recommended (AMD CPUs not tested by X-Rite)
min. 8 virtual cores (for example 4 physical and 2x hyperthreading)
min.10,000 CPU Marks recommended

Segurança

User must have Administrator rights to install and uninstall the application

Cartão de vídeo

NVIDIA Quadro or GeForce (AMD GPUs not tested by X-Rite)
min. 2 GB RAM, min. 5,000 G3D Marks recommended

Dispositivos Android compatíveis

No

Dispositivos iOS compatíveis

No

Data Format AxF

Depoimentos

"Para transformar a visão de um processo Car-Configurator totalmente automatizado em realidade, o TAC é essencial. A solução da X-Rite nos permite obter imagens de qualidade realista para reproduzir destaques na tarefa de pintura de um automóvel." Dr. Markus Denny, Diretor de imagem digital da central de multimídia da fábrica

"No cerne do nosso processo material está uma solução flexível para criar, processar e fornecer facilmente materiais virtuais em uma multiplicidade de sistemas com o nível máximo de representação realista. As soluções do nosso parceiro X-Rite nos ajudam a executar essa tarefa." Jan Pflüger, Vendas digitais/Soluções de TI pós-vendas


Você também pode gostar

Appearance Exchange Format (AxF)

Appearance Exchange Format (AxF™)

Para a comunicação de dados da aparência do material


A informação digitalizada é comunicada ao PANTORA™ Material Hub como arquivos Appearance Exchange Format (AxF). O formato de saída AxF é independente de fornecedor e pode ser facilmente acessado pela maioria dos principais aplicativos de gerenciamento do ciclo de vida do produto (PLM), design auxiliado por computador (CAD) e renderização de artes gráficas de última geração, de modo que os departamentos de design não precisam mudar sua infraestrutura de TI atual.

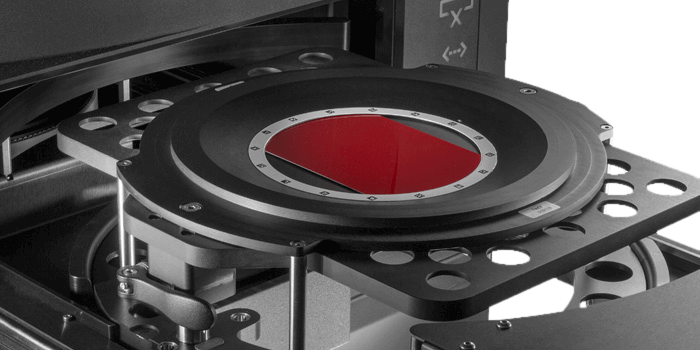

TAC Services
