Verifique as cores consistentes de painéis de vidro revestido

O isolamento térmico e os revestimentos de controle solar reduzem os custos de aquecimento e resfriamento e adicionam cor aos vidros arquitetônicos. Para garantir que todas as janelas coincidam uma vez instaladas, os revestidores devem utilizar a solução correta para quantificar as cores em superfícies não dispersivas.

Desafio

Controlar as cores de painéis de vidro revestido gera muitos desafios:

• Camadas de prata, isolamento térmico e revestimentos solares afetam as cores do painel
• Todos os painéis precisam coincidir depois de instalados. Qualquer desvio de cor será facilmente notado
• Uma vez que o vidro não é dispersivo, os dispositivos convencionais de medição em linha com iluminação direta não podem fornecer dados de cores precisos
• Vidros que parecem estar corretos na linha podem exibir defeitos depois de instalados

Solução

Uma solução de medição de cor da X-Rite pode fazer medições sem contato para avaliar as cores e o brilho de painéis de vidro revestido. O sistema pode incluir o espectrofotômetro sem contato ColorXRA G3 com uma lâmpada de flash de xenônio para iluminar tanto luz UV, quanto luz visível, e tirar medições a cada segundo. Com um DE* de <0,3 em amostras de vidro típicas e repetibilidade de DE* de <0,1 no espelho de calibração, isto entregam as mesmas leituras como uma medição de geometria esférica. O instrumento pode ser montado acima do painel para tirar medições de refletância, ou também abaixo do painel para a captação de transmissões.

O software ESWin exibe os resultados das medições para caracterizar o vidro e as cores do revestimento para que a operação  possa tomar decisões claras de aprovação/reprovação, ajustar os processos de cor e garantir que o vidro está dentro da tolerância antes de ser enviado. O software ESWin também documenta registros de qualidade das cores para verificar a integridade do programa em conformidade com a ISO 9001 e identificar áreas que podem ser melhoradas.


Resultados

• Melhor rendimento da produção
• Reduz desperdícios que envolvem mudanças de cor
• Detecta problemas de cor antes da instalação de modo a evitar gastos com a remoção e reinstalação de janelas.


Como funciona

O ColorXRA G3 pode ser montado em um feixe transversal para medições em linha acima da linha ou em um suporte para medições no software de controle de qualidade no laboratório. Ambos os instrumentos fazem medições sem contato para realizar leituras precisas, independentemente da espessura, e sem ajustar manualmente a cabeça de medição.

Para medições de múltiplas camadas de prata:

• O ColorXRA G3 é montado a 20 mm de distância do painel de vidro. O instrumento ilumina e capta vários ângulos de visão (+15°: -15°, +45°: -45° e +60°: -60°) para mostrar as mudanças das cores por diferentes ângulos de observação.
• Este instrumento capta medições simultâneas de todas as geometrias para quantificar, em suas totalidades, a cor e o brilho. Um segundo instrumento pode ser montado abaixo do painel para transmitir medições.

Para medições de refletância e transmissão de ±15°:

• O ColorXRA G3 é montado a 31 mm de distância do painel de vidro. O instrumento ilumina o vidro com um ângulo de refletância de 15° e capta a medição com -15°.
• O dispositivo pode ser montado acima do painel para captar medições de proteção solar. Um segundo aparelho pode ser montado abaixo do painel para medições de camadas funcionais como a Low-E e proteção solar.

Dados de medições são transferidos para o software ESWin para avaliar se os revestimentos estão dentro dos níveis de tolerância e consistência antes de serem enviados.


Produtos em destaque

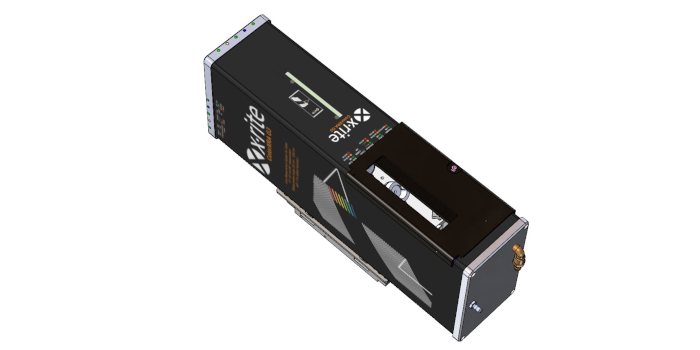

Espectrofotômetro Multiangular ColorXRA G3
O ColorXRA G3 é um espectrofotômetro multiangular compacto que mede de 330nm a 1.000nm com resolução óptica de 1nm. Ele é montado a 10mm do painel de vidro e captura dados espectrais, assim como cor em refletância em amostras sem dispersão em 3 ângulos diferentes para qualificar até mesmo revestimentos de múltiplas camadas de prata.

Software ESWin CLCC
Software de controle de qualidade que trabalha em conjunto com os instrumentos em linha ColorXRA G3 para avaliar as cores e o brilho de camadas funcionais no vidro. Apresenta os resultados das medições em um display gráfico de fácil interpretação para que os operadores possam tomar decisões claras de aprovação/reprovação na linha de produção e documentar os registros de qualidade das cores para verificar a integridade do programa em conformidade com a ISO 9001 e, assim, identificar as áreas que precisam ser melhoradas.

Software ESWin QC
Software de controle de qualidade que trabalha em conjunto com os instrumentos de laboratório ColorXRA G3 para avaliar as cores e o brilho de camadas funcionais no vidro. Apresenta os resultados das medições em um display gráfico de fácil interpretação para que os operadores possam tomar decisões claras de aprovação/reprovação na linha de produção e documentar os registros de qualidade de cores para verificar a integridade do programa em conformidade com a ISO 9001 e, assim, identificar áreas que precisam ser melhoradas.

Feixe transversal personalizado
Uma estrutura de alumínio personalizada que pode ser construída para se encaixar em qualquer linha de produção e montar o espectrofotômetro em linha acima da gaveta para medições contínuas sem contato da esquerda para o centro, para a direita.

Obtenha a conformidade de cores

Utilizando o software de controle de qualidade ESWin do espectrofotômetro ColorXRA G3, os revestidores de vidro podem medir camadas de prata, isolamentos térmicos e revestimentos solares para garantir que cada painel esteja dentro da tolerância de cor antes de serem enviados e a instalação não tenha problemas.
