Como garantir a qualidade da cor em tempo real para revestimento de bobina

O revestimento de bobina pinta o metal em folha para obter resultados superiores e duráveis em muito menos tempo. No entanto, qualquer alteração na cor ou brilho em uma linha de produção de rápida movimentação pode criar rapidamente muito desperdício. Uma solução de controle de cor em linha é capaz de monitorar a qualidade da cor e garantir consistência em tempo real para evitar retrabalhos onerosos.

Desafios

Cada etapa do processo de revestimento de bobina é essencial para a produção de resultados superiores; no entanto, o próprio processo pode afetar a qualidade e a consistência da cor.

Solução

Uma solução de controle de cor em linha auxilia os revestidores de bobinas a garantir que cada execução fique dentro da tolerância desde a especificação da cor até o controle de qualidade final. No laboratório, um espectrofotômetro de bancada e software são usados para definir o padrão de cor. Durante a produção, os espectrofotômetros sem contato instalados em um feixe transversal personalizado medem continuamente a cor e o brilho em superfícies quentes, brilhantes, opacas, granuladas, irregulares e em relevo a uma distância segura da bobina, para evitar danos ao produto ou ao instrumento, mesmo sob as condições mais severas. Os espectrofotômetros em linha fazem medições contínuas com um alto grau de precisão para identificar se as flutuações de temperatura durante a produção afetarão a cor e as medições corretas com controle de termocromismo. Se uma tolerância de cor for excedida, os operadores serão alertados para que as correções possam ser feitas imediatamente. Para garantir a integridade do programa e identificar áreas de melhoria, os registros de qualidade da cor são documentados de acordo com os padrões internacionais aceitos.

Resultados

Um sistema de controle da cor em linha oferece rápido retorno sobre o investimento, que ocorre geralmente dentro de 6 meses.

Como funciona

  1. No laboratório, o cliente mede os padrões em diferentes temperaturas com o ERX145 montado em uma mesa aquecida para replicar o controle de termocromismo na máquina.
  2. O padrão de cor e a tolerância permitida são compartilhados em toda a rede, incluindo estações de trabalho na cabine de controle de produção, na linha de revestimento de cor e nas instalações do cliente, para que todos tenham visibilidade do processo.
  3. A máquina de produção recebe os dados do processo pela rede para iniciar automaticamente o novo trabalho.
  4. Assim que o processo de revestimento da bobina começa, o ERX145 e, se necessário, o GlossFlash 6060, movem-se em um feixe transversal para avaliar a cor e o brilho em todo o comprimento e largura da bobina, sem criar lentidão ou interromper a produção.
  5. 5. As medições de cor são rastreadas no software ESWin QC e os resultados são compartilhados em tempo real com os usuários na rede. Quando uma tolerância de cor é excedida, o operador é notificado e uma correção é feita antes que qualquer produto seja desperdiçado.
  6. Os registros de qualidade garantem a conformidade aos padrões internacionais e monitoram a melhoria contínua.

Produtos em destaque

Espectrofotômetro ERX145

Ideal para medir cores em grandes superfícies no setor de revestimento de bobinas, este espectrofotômetro de bancada e em linha sem contato tem uma abertura de 30 mm, intervalo de comprimento de onda de 330 nm a 730 nm e resolução óptica de 1 nm. Ele oferece excelente concordância entre instrumentos e monitora a temperatura para identificar a termocromaticidade. Construído para uso em ambientes de produção difíceis, ele é durável e oferece excelente estabilidade a curto e longo prazo.



GlossFlash 6060

Medidor de brilho GlossFlash 6060

Um medidor de brilho em linha sem contato que fornece o valor do brilho diretamente no ponto de origem para ambientes de produção de revestimento de bobina. Seu design modular proporciona flexibilidade máxima para uso com outros componentes de medição de cor em linha, incluindo o ERX 145 para medição de cor e o software ESWin para controle e rastreamento da qualidade.

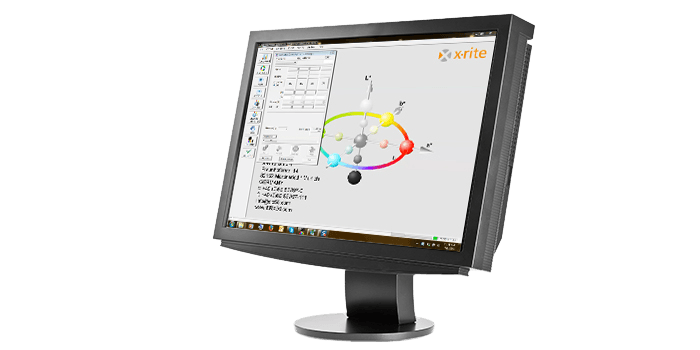

ESWin CLCC

Software ESWin QC

Uma solução de software de controle de qualidade personalizável que trabalha em conjunto com o ColorXRA Lab para tomar decisões de aprovação/reprovação para vestimentas de segurança de alta visibilidade. Apresenta os resultados das medições em um display gráfico de fácil interpretação, assim como relatórios impressos para comprovação de conformidade.



Monitor and Control the Color of Plastic Film and Sheets Throughout Production | X-Rite Application Brief

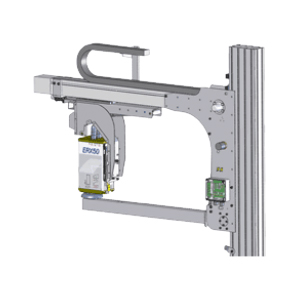

Feixe transversal personalizado

Uma estrutura de alumínio personalizada que pode ser construída para se ajustar a qualquer linha de produção e montar o equipamento da esquerda para o centro e para a direita.



Obtenha sucesso em cores para revestimento de bobinas

Uma solução de controle de cor em linha da X-Rite ajuda os revestidores de bobinas a monitorar a qualidade e a consistência da cor em tempo real para gerar menos desperdício e retrabalho, resultando em rápido retorno sobre o investimento e melhoria contínua da qualidade da cor.
