Prüfen der Farbkonstanz von beschichteten Glasscheiben

Beschichtungen zur Wärmeisolierung und zum Sonnenschutz verringern die Kosten für Heizung und Klimatisierung und versehen Architekturglas mit einer Färbung. Damit alle Fenster nach dem Einbau farblich übereinstimmen, müssen Beschichter die richtige Lösung zur Quantifizierung der Farbe auf nicht lichtstreuenden Oberflächen verwenden.

Herausforderung

Die Kontrolle der Farbe von beschichteten Glasscheiben birgt viele Herausforderungen:

• Silber-, Wärmeisolierungs- und Sonnenschutzbeschichtungen wirken sich auf die Farbe der Glasscheibe aus.

• Alle Glasscheiben müssen nach dem Einbau gleich aussehen; Farbabweichungen sind leicht zu erkennen.

• Da Glas das Licht nicht streut, bieten herkömmliche Inline-Messgeräte mit direkter Beleuchtung keine präzisen Farbdaten.

• Glasscheiben, die bei der Produktion einwandfrei aussehen, können nach dem Einbau Mängel aufweisen.

Lösung

Eine Farbmesslösung von X-Rite kann berührungslose Farb- und Glanzmessungen auf beschichteten Glasscheiben vornehmen. Die Lösung kann das Spektralfotometer ColorXRA G3 zur berührungslosen Farbmessung mit einer Xenon-Blitzlampe, die Lichtenergie im UV- und sichtbaren Bereich erzeugt, umfassen und Messungen im Sekundentakt vornehmen. Mit einem dE* von <0,3 auf typischen Glasproben und einer Wiederholgenauigkeit von dE* <0,1 auf dem Kalibrierspiegel es bietet die gleichen Messwerte wie ein Messgerät mit Kugelgeometrie. Für Reflexionsmessungen kann das Gerät über der Glasscheibe, für Transmissionsmessungen unter der Scheibe montiert werden.

Die ESWin-Software zeigt die Messdaten zur Charakterisierung der Glas- und Beschichtungsfarbe an, damit der Bediener klare Pass/Fail-Entscheidungen treffen, die Farbeinstellungen ändern und sicher sein kann, dass Farbe und Glanzgrad der Glasscheiben vor der Auslieferung innerhalb des Toleranzbereichs liegen. Zur Prüfung der Integrität des Programms gemäß ISO 9001 und Erkennung von Verbesserungsmöglichkeiten dokumentiert die ESWin-Software auch die Aufzeichnungen zur Farbqualität.


Ergebnisse

• Erhöhung der Produktivität
• Reduzierung von Ausschuss aufgrund von Farbabweichungen
• Erkennung von Farbfehlern vor dem Einbau, um die Kosten für den Ausbau und Wiedereinbau von Fenstern zu vermeiden


Funktionsweise

Das ColorXRA G3 können für Inline-Messungen an einer verfahrbaren Traverse über der Produktionslinie oder für Messungen zur Qualitätskontrolle im Labor an einem Ständer montiert werden. Ohne manuelle Einstellung des Messkopfes können beide Geräte präzise berührungslose Messungen unabhängig von der Glasdicke vornehmen.

For multi-silver layer measurements:

• Das ColorXRA G3 wird in einer Entfernung von 20 mm von der Glasscheibe montiert. Es beleuchtet und misst aus mehreren Betrachtungswinkeln (+15°: -15°, +45°: -45° und +60°: -60°) zur Anzeige von Farbabweichungen aus verschiedenen Betrachtungswinkeln.
• Dieses Gerät nimmt gleichzeitige Messungen mit allen Messgeometrien zur vollständigen Charakterisierung von Farbe und Glanz vor. Für Transmissionsmessungen kann ein zweites Gerät unter der Scheibe befestigt werden.

For ±15° reflectance and transmission measurements:

• Das ColorXRA G3 wird in einer Entfernung von 31 mm von der Glasscheibe montiert. Es beleuchtet das Glas in einem Reflexionswinkel von 15° und nimmt die Messung bei -15° vor. .
• Zur Messung von Sonnenschutzglas kann dieses Gerät über der Scheibe montiert werden. Zur Messung von funktionalen Schichten, wie Low-E (Wärmeschutz) und Sonnenschutz, kann ein zweites Gerät unter der Scheibe montiert werden.

Zur Evaluierung, ob die Beschichtungen vor der Auslieferung innerhalb des Toleranzbereichs liegen und übereinstimmen, werden die Messdaten an die ESWin-Software weitergeleitet.


Empfohlene Produkte

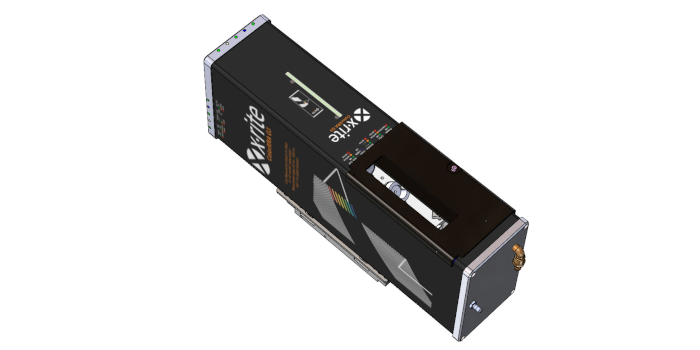

Spektralfotometer ColorXRA G3
Dieses inline oder im Labor montierte Gerät mit mehreren Geometrien nimmt Messungen aus drei verschiedenen Winkeln vor und simuliert Farbabweichungen bei Änderungen des Betrachtungswinkels. Es bietet einen Spektralbereich von 330 nm bis 1.000 mm mit einer optischen Auflösung von 1 nm und sorgt für erstklassige Messergebnisse. Dank der echten Zweistrahl-Technologie zeichnet es sich durch hervorragende Kurzzeitstabilität aus. Die automatische Wellenlängengenauigkeit von <0,1 nm ist Garant für höchste Messpräzision und Langzeitstabilität.

ESWin CLCC Software
Diese Qualitätskontrollsoftware zur Verwendung mit den Inline-Spektralfotometer ColorXRA G3 prüft die Farbe und den Glanzgrad funktionaler Beschichtungen von Glas. Sie zeigt die Messergebnisse auf einem leicht ablesbaren Grafikdisplay an, damit der Bediener klare Pass/Fail-Entscheidungen an der Produktionslinie treffen kann, und dokumentiert Aufzeichnungen zur Farbqualität, um die Integrität des Programms gemäß ISO 9001 zu prüfen und Verbesserungsmöglichkeiten zu erkennen.

ESWin QC-Software
Diese Qualitätskontrollsoftware zur Verwendung mit den Labor-Spektralfotometer ColorXRA G3 prüft die Farbe und den Glanzgrad funktionaler Beschichtungen von Glas. Sie zeigt die Messergebnisse auf einem leicht ablesbaren Grafikdisplay an, damit der Bediener klare Pass/Fail-Entscheidungen im Labor treffen kann, und dokumentiert Aufzeichnungen zur Farbqualität, um die Integrität des Programms gemäß ISO 9001 zu prüfen und Verbesserungsmöglichkeiten zu erkennen.

Spezielle verfahrbare Traverse
Ein für jede Produktionsanlage individuell konfigurierbarer Aluminiumrahmen zur Montage des Inline-Spektralfotometers über der Bahn für kontinuierliche, berührungslose Messungen von links zur Mitte und dann nach rechts.

Farbkonstanz und -konformität

Mit dem Spektralfotometer ColorXRA G3 und der ESWin Quality Control-Software können Glasbeschichter Silber-, Wärmeisolierungs- und Sonnenschutzbeschichtungen messen und sicher sein, dass alle Glasscheiben vor der Auslieferung innerhalb der Farbtoleranzen liegen und farblich harmonisch aussehen.
