Misurazione del colore in linea: cosa vuol dire misurare il colore “in linea”

Misurazione del colore in linea per i settori carta, prodotti tessili, plastica, verniciatura in continuo e vetro

Le soluzioni di misurazione del colore in linea di X-Rite permettono ai produttori di una vasta gamma di settori di valutare la precisione e l’uniformità del colore in tutte le fasi di produzione e di monitorare la conformità ISO. I sistemi in linea monitorano il colore man mano che vengono realizzati i prodotti e avvertono gli operatori non appena inizia a discostarsi dalle specifiche, consentendo di effettuare le rettifiche prima di essere costretti a scartare il prodotto.

Ogni sistema X-Rite di misurazione del colore in linea utilizza uno spettrofotometro non a contatto e il software ESWin. Anche se molti dispositivi funzionano come unità di laboratorio indipendenti, un sistema può integrare un telaio mobile o un braccio robotico per posizionare lo spettrofotometro sopra la linea. In funzione dell’applicazione e delle necessità, le soluzioni in linea di X-Rite possono comunicare con i sistemi di controllo dei processi per fornire i dati della misurazione del colore e con i comandi delle pompe di tinta per effettuare correzioni del colore in tempo reale. Questi sistemi possono inoltre ricevere segnalazioni relative a eventi come cambi di bobina/lamiera, interruzioni della macchina e contametri. I dati collegati in rete permettono ai produttori di condividere gli standard cromatici e le misurazioni tra i sistemi e i differenti impianti.

Oggi esamineremo il modo in cui i vari settori (carta, tessile, plastica, vetro e automotive) utilizzano le soluzioni X-Rite per la misurazione in linea.

Industria cartaria

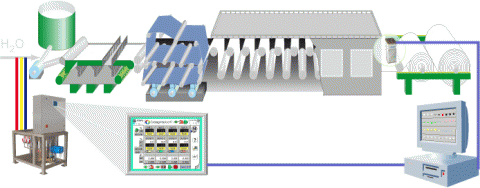

Per garantire sempre l’uniformità del colore e della brillantezza in tutte le fasi di produzione, i sistemi di misurazione del colore della carta in linea di X-Rite coprono l’intero processo: misurazioni in laboratorio, cellulosa, foglio bagnato e misurazioni prima dell'avvolgimento. Lo spettrofotometro ColorXRA 45 (colore della cellulosa) o ColorXRA 45 Pulp (brillantezza della cellulosa) è montato in una cassa inox per misurare il colore in linea, mentre il software ESWin Closed Loop Color Control registra la qualità della tiratura e avverte l’operatore di ogni eventuale deviazione.

Con la carta plastificata, si effettua la misurazione della carta prima dell'asciugatura perché la carta umida ha un’ottima correlazione con il prodotto finito, soprattutto se la plastificazione avviene sul legno.

Il punto di misurazione più comune nella produzione di carta è poco prima dell'avvolgimento, quando si misura il prodotto finito e si effettua il confronto con i risultati di laboratorio. In caso di differenze cromatiche rispetto allo standard, il controllo del colore closed loop automatico garantirà l’uniformità del colore, oltre a contribuire al dimezzamento dei tempi di avvio e trasmissione.

Un sistema in linea garantisce il controllo su tutti i tipi di carta e cartone, compreso colore degli strati, opacità e grado di bianco/luminosità, e può essere installato su ogni macchina e collegato facilmente a un sistema DCS. L’installazione completa richiede in genere due-tre giorni, ma i tempi di fermo macchina sono di appena due ore.

Scopri di più su questa soluzione..

Verniciatura in continuo

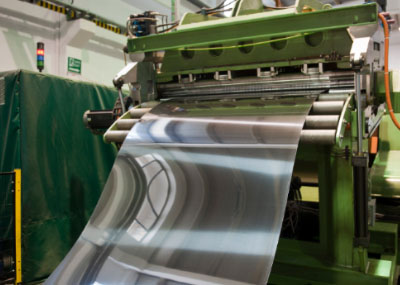

Il colore e la lucentezza dei prodotti sottoposti a verniciatura in continuo devono essere uniformi in tutta la lunghezza e larghezza di ciascun rotolo e conformi a standard precisi. Per conseguire una simile perfezione occorrono misurazioni accurate sia in laboratorio che durante la produzione; questa procedura può però essere particolarmente difficile nel caso di progetti contenenti lotti differenti con varie rettifiche del colore. Con il sistema X-Rite di misurazione del colore per la verniciatura in continuo, lo spettrofotometro non a contatto ERX145 è montato su una traversa mobile per misurare automaticamente il lato sinistro, la zona centrale e il lato destro. Con un’apertura di 30 mm, un intervallo della lunghezza d'onda da 330 a 730 nm e una risoluzione ottica di 1 nm, lo strumento garantisce un eccellente accordo inter-strumentale e monitora la temperatura per rilevare eventuali problemi di termocromatismo. Per misurare la lucentezza, lo spettrofotometro GlossFlash 6060 può essere montato accanto.

Scopri di più su questa soluzione..

Settore plastica

Sistema di misurazione della riflettanza

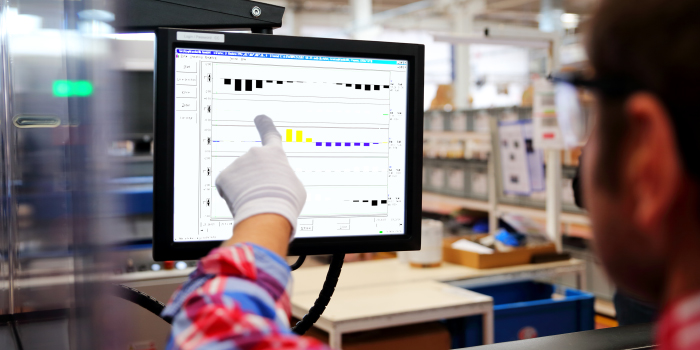

Nelle materie plastiche, e in entrambi i settori delle automobili e dell'arredamento, il colore è sempre più importante e, di conseguenza, le tolleranze si fanno più rigorose. Un sistema in linea può garantire la fedeltà del colore al target, accorciare i tempi di transizione e aiutare gli operatori a reagire più rapidamente alle variazioni cromatiche. Con il sistema X-Rite di misurazione della riflettanza, lo spettrofotometro ColorXRA 45 o ERX130 è montato sopra il retino a una distanza di 10-300 mm su un telaio di misurazione personalizzato. Il software ESWin controlla lo strumento e visualizza le misurazioni con un diagramma di andamento che gli operatori possono monitorare.

Sistema di misurazione in linea dei pellet di materie plastiche

I pellet sintetici devono rispettare rigorose tolleranze ed essere sempre uniformi in tutte le fasi di produzione. Invece di correlare le differenze cromatiche dei pellet alla piastra estrusa, X-Rite offre un modo per effettuare le misurazioni durante ogni ciclo di produzione per rilevare immediatamente le problematiche e ridurre lo spreco dei lotti. Il sistema ERX130 è installato di solito sopra il filtro di separazione, dietro il granulatore. Il colore viene misurato continuamente e, di conseguenza, la segnalazione di problematiche arriva all’operatore quando c’è ancora tempo e modo di effettuare correzioni.

Il controllo del colore closed loop consente inoltre ai produttori di utilizzare più materiali riciclati. KraussMaffei ha progettato un sistema che utilizza lo spettrofotometro per riflettanza in linea non a contatto ERX130 per monitorare le variazioni di colore e regolare direttamente il preciso valore prescritto del colore per compensare le variazioni minime nella produzione. Questo assicura elevata riproducibilità ai trasformatori di composti, persino quando si lavorano materiali di diversi colori nello spettro. Inoltre, il sistema contribuisce a ottenere rapidamente il colore preciso quando si riavvia il processo di compounding dopo un’interruzione o un cambio di colore, riducendo la quantità di materiali rifiutati e di scarti all’avvio, e assicura di conseguenza un workflow più sostenibile.

Scopri di più su questa soluzione..

Sistema di misurazione in linea dei film trasparenti

Il colore, la trasmissione luminosa e la trasparenza sono elementi importantissimi nei film trasparenti, e devono essere monitorati in tutte le fasi di produzione. Il sistema X-Rite per la misurazione della trasmissione in linea è in grado di aiutare gli operatori a controllare costantemente e a rettificare immediatamente persino le più lievi variazioni. Lo spettrofotometro ERX55 è montato su un telaio a C su una guida lineare della macchina di produzione. Il software ESWin controlla lo strumento, le misurazioni e il movimento della guida lineare. Sullo schermo, i valori del colore, la trasparenza e la trasmissione luminosa correlate sono visualizzati con un diagramma di andamento che aggiorna costantemente gli operatori.

Scopri di più su questa soluzione..

Industria del vetro

Sistema di misurazione in linea del colore del vetro

I vari strati d'argento sulle lastre di vetro conferiscono maggiore funzionalità alle facciate architettoniche e sono utilizzati nei design all'avanguardia. Il vetro basso emissivo o per il controllo solare è utilizzato in tutto il mondo per ridurre i costi di riscaldamento e raffreddamento delle abitazioni. Tuttavia, il vetro è un prodotto non a diffusione, molto difficile da misurare. Il sistema X-Rite di misurazione in linea del colore del vetro utilizza uno spettrofotometro non a contatto per misurare la produzione di campioni non a diffusione, come le lastre di vetro, direttamente sulla macchina di produzione. Lo spettrofotometro ColorXRA G3illumina la lastra a una determinata angolazione e misura la luce riflessa sull’altro lato, nello specchio; permette inoltre di misurare e quantificare persino i rivestimenti funzionali, come quelli basso emissivi o per il controllo solare. La curva spettrale, misurata e visualizzata, fornisce informazioni dettagliate sulla riflettanza da 330 fino a 1000 nm. È possibile misurare anche la trasmissione.

Scopri di più su questa soluzione..

Industria tessile

Sistema di misurazione in linea del colore della moquette

Le incongruenze cromatiche della moquette, una volta installata, sono estremamente visibili. Il sistema X-Rite di misurazione in linea della moquette garantisce un’attività continua di misurazione e di reporting della qualità del colore per il laboratorio e la linea di produzione. Il sistema in linea è utilizzabile come unità indipendente oppure montato su una traversa mobile per il monitoraggio in laterale. Può rilevare le variazioni cromatiche, in direzione trasversale e di avanzamento della macchina, e visualizzarle per dimostrare la qualità degli articoli prodotti. I cicli di produzione possono essere valutati e classificati in base al diverso livello qualitativo per garantire l’aspetto omogeneo delle spedizioni.

Scopri di più su questa soluzione..

Sistema di misurazione in linea del colore del filato di denim

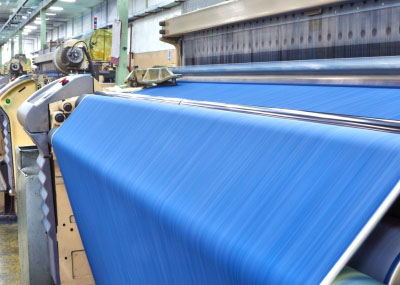

Per garantire un indumento finito armonioso, il filato di denim deve avere il colore giusto. Una soluzione per il controllo del colore in linea misura il colore del filato bagnato e asciutto dopo la tintura, per individuare eventuali variazioni e permettere di ordinare il filato in base alla tonalità, prima della spedizione. Le soluzioni di X-Rite acquisiscono letture stabili e rendicontano i dati sul colore tramite il software di controllo qualità per consentire agli operatori di prendere le contromisure e monitorare la conformità ISO per il bagno di tinta, la tinta dell’ordito e il controllo qualità finale.

Scopri di più su questa soluzione..

Sistema di misurazione in laboratorio del colore degli indumenti ad alta visibilità EN471

Il colore degli indumenti di segnalazione ad alta visibilità deve essere controllato non solo durante la produzione ma anche dopo il lavaggio. Per garantire la visibilità delle persone che indossano questi capi, il colore deve rientrare nei limiti di tolleranza indicati nella norma DIN EN471. Per via dei colori fluorescenti, l’illuminazione deve essere regolata per la simulazione CIE D65 non solo nello spettro visibile ma anche nella porzione UV inferiore a 400 nm. Misurando UV incluso ed escluso, la lampada flash allo xeno integrata dello spettrofotometro ColorXRA 45 Lab è calibrata in base alla norma CIE D65.

Scopri di più su questa soluzione..
