Medição de cor em linha: O que significa medir a cor "em linha"

Medição de cor em linha para os setores de papel, têxtil, plástico, revestimento de bobinas e vidro

As soluções de medição de cor em linha da X-Rite permitem que os fabricantes de diversos setores avaliem a precisão e a consistência das cores em toda a produção e acompanhem a conformidade com a ISO. Os sistemas em linha monitoram a cor enquanto o produto está sendo fabricado e alertam os operadores se a cor começar a sair da especificação, para que as correções possam ser feitas antes que o produto seja desperdiçado.

Cada sistema de medição de cor em linha da X-Rite usa um espectrofotômetro sem contato e o software ESWin. Embora muitos dispositivos também funcionem como unidades de laboratório autônomas, um sistema pode incluir uma estrutura móvel ou um braço robótico para posicionar o espectrofotômetro sobre a linha. Dependendo da aplicação e das necessidades, as soluções em linha da X-Rite podem se comunicar com os sistemas de controle de processo para fornecer dados de medição de cor e controles de bomba de corante para correções de cor em tempo real em circuito fechado. Um sistema também pode receber sinais sobre eventos como trocas de bobinas/folhas, paradas da máquina ou contagens de medidores. Os dados em rede permitem que os fabricantes compartilhem padrões e medições de cor entre sistemas e em diferentes locais.

Hoje vamos analisar como setores, de papel, têxteis, plásticos, vidro e automotive, por exemplo, estão usando as soluções de medição em linha da X-Rite.

Indústria de papel

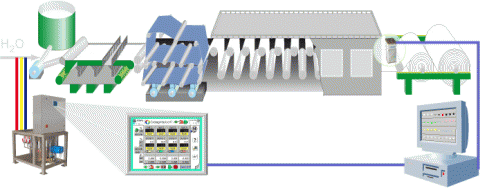

Para manter a cor e o brilho constantes durante toda a produção, os sistemas de medição de cor de papel em linha da X-Rite abrangem todo o processo, desde a medição em laboratório até a celulose, folha úmida e medição antes do enrolamento. O espectrofotômetro ColorXRA 45 (cor de celulose) ou ColorXRA 45 Pulp (brilho de celulose) é montado em uma caixa de aço inoxidável para medir a cor em linha, enquanto o software ESWin Closed Loop Color Control registra a qualidade da tiragem e alerta o operador sobre qualquer desvio.

Para o papel laminado, utiliza-se uma medição no papel úmido antes da secagem, pois o papel úmido tem uma boa correlação com o produto acabado, principalmente quando o papel será laminado sobre madeira.

O ponto de medição mais comum na fabricação de papel é antes da bobina, quando o produto acabado é medido e comparado com os resultados do laboratório. Se houver qualquer desvio de cor em relação ao padrão, o controle automático de cores em loop fechado manterá a cor constante, além de ajudar a reduzir os tempos de inicialização e transmissão em aproximadamente 50%.

Um sistema em linha oferece controle para todos os tipos de papel e papelão, incluindo infinitas camadas de cor, opacidade e brancura/brilho, e pode ser instalado em qualquer máquina e facilmente conectado a um sistema DCS. A instalação completa normalmente leva de dois a três dias, com apenas duas horas de inatividade da máquina.

Saiba mais sobre essa solução..

Revestimento de bobina

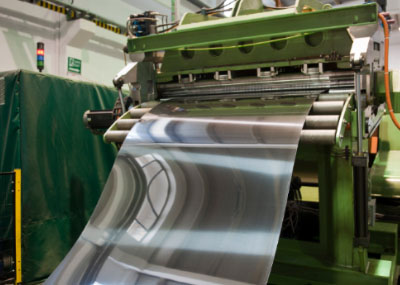

A cor e o brilho dos produtos revestidos com bobinas devem ser uniformes em todo o comprimento e largura de cada bobina e estar em conformidade com padrões precisos. Alcançar essa perfeição requer medições precisas tanto no laboratório quanto durante a produção, o que pode ser especialmente desafiador para projetos que contêm lotes diferentes com vários ajustes de cores. Com o sistema de medição de cores de revestimento de bobina da X-Rite, o espectrofotômetro sem contato ERX145 é montado em um feixe transversal para medir automaticamente os lados esquerdo, o meio e o lado direito. Com abertura de 30 mm, intervalo de comprimento de onda de 330 nm a 730 nm e resolução óptica de 1 nm, ele oferece excelente compatibilidade entre instrumentos e monitora a temperatura para identificar a termocromaticidade. Para medir o brilho, o espectrofotômetro GlossFlash 6060 pode ser montado ao lado dele.

Saiba mais sobre essa solução..

Setor de plásticos

Sistema de medição de refletância

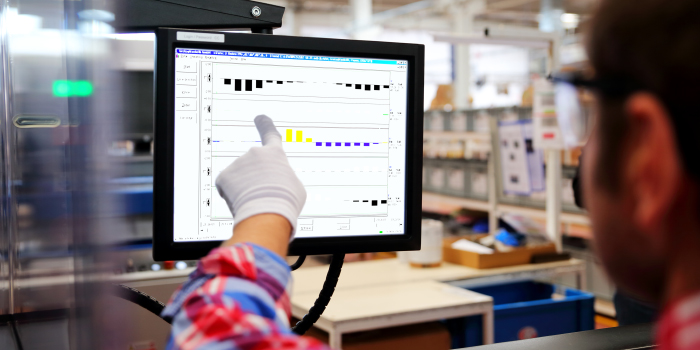

A cor está se tornando cada vez mais importante nos plásticos e, tanto na indústria automotiva quanto na de móveis, as tolerâncias continuam cada vez mais restritas. Um sistema em linha pode manter a cor no alvo, reduzir os tempos de transição e ajudar os operadores a reagir mais rapidamente às mudanças de cor. Com o sistema de medição de refletância da X-Rite, o espectrofotômetro ColorXRA 45 ou ERX130 é montado acima da tela a uma distância de 10 ou 300 mm em uma estrutura de medição personalizada. ESWin O software controla o instrumento e exibe as medições como um diagrama de tendências para os operadores monitorarem.

Sistema de medição de pós de plástico em linha

Os pós sintéticos devem cumprir tolerâncias rígidas e permanecer consistentes durante toda a produção. Em vez de correlacionar o desvio de cor do pó com a placa extrudada, a X-Rite oferece uma forma de medir diretamente durante cada tiragem para detectar problemas mais cedo e reduzir lotes desperdiçados. O sistema ERX130 geralmente é instalado acima da peneira de separação atrás do granulador. Como mede a cor continuamente, os problemas podem ser relatados ao operador da máquina quando ainda há tempo para fazer correções.

O controle de cores em circuito fechado também permite que os fabricantes usem mais materiais reciclados. A KraussMaffei desenvolveu um sistema que usa o espectrofotômetro de refletância em linha ERX130 sem contato para monitorar as variações de cor e ajustar diretamente o ponto de ajuste preciso da cor para compensar pequenos desvios na produção. Isso proporciona aos processadores de compostos alta reprodutibilidade, mesmo ao processar materiais de entrada com espectro de cores variável. Além disso, o sistema ajuda a obter a cor exata rapidamente quando reiniciar o processo de composição após uma parada ou mudança de cor, reduzindo a quantidade de refugo inicial e materiais rejeitados para um fluxo de trabalho mais sustentável.

Saiba mais sobre essa solução..

Sistema de medição de filme transparente em linha

Para filmes transparentes, a cor, a transmissão de luz visual e o embaçamento são extremamente importantes e devem ser monitorados durante todo o processo de produção. O sistema de medição de transmissão em linha da X-Rite pode ajudar os operadores a monitorarem continuamente e corrigir imediatamente até mesmo as mudanças mais sutis. O espectrofotômetro ERX55 é montado em uma estrutura em C em um trilho linear na máquina de produção. O software ESWin controla o instrumento, as medições e o movimento do trilho linear. Os valores de cor, correlacionados ao embaçamento e à transmissão de luz, são exibidos na tela como um diagrama de tendência a fim de manter os operadores atualizados sobre essas informações.

Saiba mais sobre essa solução..

Indústria de vidro

Sistema de medição de cor de vidro em linha

Várias camadas prateadas em painéis de vidro acrescentam funcionalidade a frentes arquiteturais e são o que há de mais moderno em design arquitetural. Vidro para o baixo consumo de energia ou a proteção solar são usados no mundo todo para reduzir custos com aquecimento e resfriamento de casas. No entanto, o vidro é um produto não dispersivo que torna sua medição um desafio. O sistema de medição de cor de vidro em linha da X-Rite usa um espectrofotômetro sem contato para medir a produção de amostras sem dispersão, como painéis de vidro, diretamente na máquina de produção. O ColorXRA G3 ilumina o painel com um determinado ângulo e mede a luz refletida do outro lado no brilho do espelho; permitindo que até mesmo camadas funcionais, como baixo consumo de energia ou proteção solar, sejam medidas e quantificadas. A curva espectral, que é medida e exibida, fornece informações detalhadas sobre a refletância de 330 a 1.000 nm. A transmissão também pode ser medida.

Saiba mais sobre essa solução..

Indústria têxtil

Sistema de medição de cor de tapetes em linha

Qualquer inconsistência nas cores do tapete será bastante perceptível após a instalação. O sistema de medição de tapetes em linha da X-Rite oferece medição contínua de cores e relatórios de qualidade para medições de produção e laboratório. O sistema em linha pode ser usado como uma unidade autônoma ou com um feixe transversal para monitoramento lado a lado. Desvios de cor podem ser detectados e visualizados na máquina e na direção transversal para comprovar a qualidade dos produtos produzidos. As execuções podem ser qualificadas e classificadas em diferentes qualidades para garantir uma aparência homogênea em uma remessa.

Saiba mais sobre essa solução..

Sistema de medição de cor de fio de denim em linha

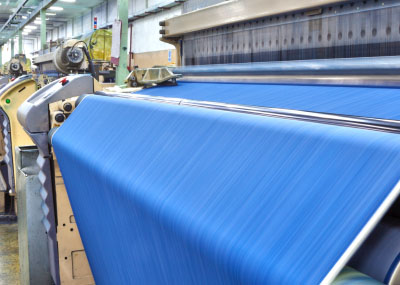

O fio de denim deve estar colorido para garantir uma vestimenta acabada livre de problemas. Uma solução de controle de cor em linha mede a cor do fio úmido e seco após o tingimento para identificar desvios e para que assim os fios possam ser classificados por matiz e serem enviados. As soluções da X-Rite capturam leituras estáveis e relatam dados de cores por meio do software QC para que os operadores possam realizar contramedidas e acompanhar a conformidade com a ISO para tingimento de banho, tingimento de corda e controle de qualidade final.

Saiba mais sobre essa solução..

Laboratório EN471 Sistema de medição da cor de roupas de alta visibilidade

A cor das roupas de aviso de alta visibilidade precisa ser controlada não apenas durante a produção, mas também após a lavagem. Para garantir a visibilidade das pessoas que usam essa roupa, a cor deve estar dentro da tolerância da especificação DIN EN471. Devido às cores fluorescentes, a iluminação física deve ser ajustada para CIE D65 não apenas na faixa visível, mas também na área UV abaixo de 400 nm. Ao medir o UV incluído e excluído, a lâmpada de flash de xenônio embutida do espectrofotômetro ColorXRA 45 Lab é ajustada à norma CIE D65.

Saiba mais sobre essa solução..
