벤치톱 분광측색계는 투과 및/또는 반사 모드에서 측정하여 불투명, 투명 및 반투명 샘플의 컬러를 캡처하여 정량화합니다. 반사 분광측색계는 샘플 표면에 빛을 비추고 10나노미터 단위로 다양한 파장의 스펙트럼 반사율을 측정하여 색을 측정합니다.
이 블로그에서는 스펙트럼 반사율 측정 방식을 설명하므로 컬러 측정 및 품질 관리 요구사항이 충족되는지 확인할 수 있습니다.
스펙트럼 반사율
반사 모드에서 컬러 측정값을 캡처하기 위해 분광측색계는 플래시를 통해 빛의 모든 파장(파장 범위 360~750)을 방출한 후, 다시 반사된 빛을 측정하여 해당 컬러의 정량화된 그래프를 작성합니다. 반사되는 주파장은 컬러를 나타냅니다. 보라색, 남색 및 파란색은 400 ~ 550의 얕은 파장 범위를 갖습니다. 녹색은 중간에 있으며 그 파장 범위는 550 ~ 600입니다. 노란색, 주황색 및 빨간색은 가장 긴 가시 파장을 제공합니다. OBA 및 형광 물질(이상치)은 100% 이상에 최고점이 있습니다.
반사율 측정을 사용하는 경우
완전 불투명 표면을 측정하는 경우 반사 분광측색계가 이 작업을 수행할 수 있습니다. 스펙트럼 반사율 계기는 반사광을 포착하므로 평평한 무광택 표면에 대해 가장 정확하고 재현 가능한 결과를 제공합니다. 약간의 광택은 괜찮지만 거울과 같은 표면은 부정확한 판독값이 도출됩니다. 거울과 같은 표면은 입사광이 동일 방식으로 반사되는 높은 정반사율을 갖기 때문입니다.

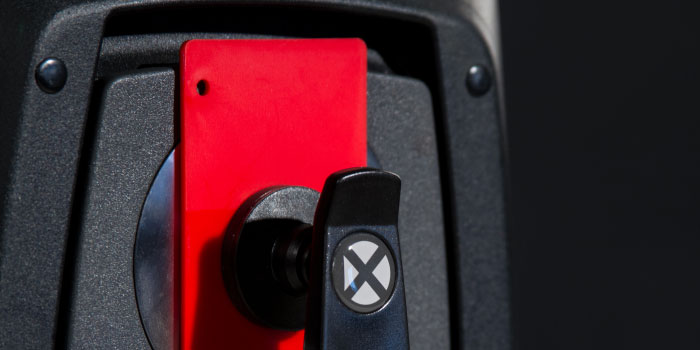

페인트 샘플
대부분의 페인트는 소재를 덮으므로 소재를 볼 수 없지만 실제로 불투명한지 확인하려면 대비율(contrast ratio) 방법을 사용하여 페인트를 분석해야 합니다. 소재에 적용된 불투명 페인트는 반사 컬러 측정을 위한 좋은 후보 재료입니다.
플라스틱 샘플
플라스틱 샘플을 통과하여 볼 수는 없지만 빛 투과 능력은 있을 수 있습니다. 강한 빛을 비추면 약간의 빛이 통과하므로 투과 분광측색계를 선택하는 것이 더 좋습니다.
불투명 재료로 엄격하게 작업을 수행하는 소규모 성형업체 또는 플라스틱 가공업체인 경우에는 반사율 측정을 사용할 수 있습니다. 박막과 같은 반투명 물품도 측정하는 기능이 필요한 플라스틱 가공업체라면 투과 분광측색계가 필요할 것입니다.

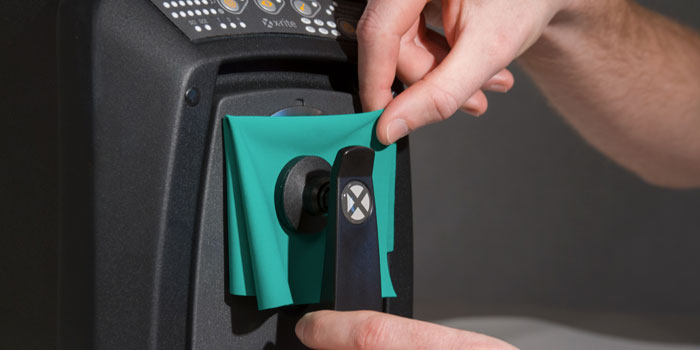

텍스타일 샘플
AATCC는 정확한 반사율 표면 측정을 위해 불투명도를 얻기 위한 샘플을 4개의 표면으로 접도록 권장합니다. 이 방식은 코듀로이 또는 두꺼운 면직물에 적합하지만, 투명하거나 얇은 반투명 나일론 소재에는 투과 분광측색계를 선택하는 것이 더 좋을 수 있습니다.
X-Rite의 투과 및 반사 측정 분광측색계
투과율 및 반사율 측정
반사 모드에서 빛 투과 표면을 측정할 수는 있지만 샘플의 반투명도는 알고 있어야 합니다. Ci7000 시리즈 벤치톱 구형 반사 측정 분광측색계에는 다양한 컬러 측정 요구 사항을 충족하는 4가지 모델이 포함되어 있으며 모두 ASTM D2244를 준수합니다. Ci7600, Ci7800 및 Ci7860 벤치톱은 투과 모드 및 반사 모드 양쪽에서 측정이 가능하므로 불투명 샘플과 반투명 샘플을 모두 측정할 때 이상적입니다.
반사율 측정 전용
도장된 부품과 같은 불투명 재료의 표면 컬러만 측정해야 하는 경우 Ci7500 분광측색계를 선택하는 것이 좋을 수 있습니다. 이 시리즈의 입문 모델은 반사 모드에서만 측정하는 비용 효율적 분광측색계입니다.
표면 반사율과 투과율 측정치를 모두 캡처하는 장치가 필요한 경우에는 Ci7500이 적합하지 않습니다.
예:
- 다수의 페인트 응용분야에서는 매우 정확한 벤치톱을 선택하지만 반드시 투과율을 측정할 필요는 없습니다. 앞으로 투과율 측정이 필요하지 않다면 Ci7500이 경제적인 선택이 될 수 있습니다.
- 남성용 넥타이나 가죽만 측정하는 경우 Ci7500으로 표면을 측정하는 것으로 충분할 수 있습니다. 그러나 태양광 돛(solar sail), 야외 우산 또는 어린이용 비치 텐트와 같은 재료를 측정하는 경우 불투명해 보이지만 Ci7500이 작동하지 않도록 차광 기능을 테스트해야 합니다. Ci7600 이상은 차광 절차에 대한 ASTM 테스트 방법 203을 준수합니다.
반사 또는 투과 분광측색계의 필요성이 아직도 확실하지 않습니까? 저희 블로그 에서 자세한 내용을 읽어보세요.
자세히 알아보기
특히 반사율, 반사광, 입사광, 확산 반사율, 반사율 값, 난반사광 및 투과율 측정과 같은 복잡한 용어를 이해하게 되면 올바른 벤치톱을 선택하는 것이 쉬운 결정이 아님을 알고 있습니다.
원하는 응용 분야의 컬러 측정 및 품질 관리 요구 사항에 대해 논의하려면 연락 주세요. 저희 컬러 전문가가 도와드릴 수 있습니다.
