Zgodność międzyurządzeniowa jest bardzo ważnym czynnikiem przy wyborze urządzeń do pomiaru barwy. Niestety, jest to temat tak techniczny, że może prowadzić do wielu nieporozumień co do jego znaczenia i ważności.

The Ci7860 sphere benchtop spectrophotomter is Spektrofotometr stacjonarny Ci7860 sphere ma zgodność międzyurządzeniową na poziomie 0,06 średniej delty E*, co umożliwia markom tworzenie najbardziej precyzyjnych wzorców barw.

Przeczytaj, aby dowiedzieć się, co oznacza zgodność międzyurządzeniowa, czym różni się od innych terminów, takich jak zgodność międzymodalna i powtarzalność, oraz dlaczego jest to coś, co naprawdę warto rozważyć w swojej pracy z barwami.

• Zgodność międzyurządzeniowa określa, z jaką dokładnością dwa urządzenia tej samej marki i tego samego modelu mogą powtórzyć pomiar barwy. Kluczem jest tu słowo "marka i model", co oznacza, że porównujemy pomiary z dwóch ręcznych spektrofotometrów sferycznych Ci64 lub dwóch spektrofotometrów wielokątowych MA-T12.
• Porównanie dokładności, z jaką dwa różne urządzenia, takie jak Ci64 i MA-T12, mogą powtórzyć pomiar, nazywamy zgodnością międzymodalną.
• Kolejną cechą jest powtarzalność. Wskazuje ona, z jaką dokładnością jedno urządzenie może powtórzyć pomiar. Jeśli użyjesz tego samego urządzenia do trzykrotnego pomiaru tej samej próbki, jak bardzo te trzy pomiary będą ze sobą skorelowane?

Główne przyczyny różnic barw w całym łańcuchu dostaw

W ramach pomiaru barwy istnieją pewne czynniki, które przyczyniają się do powstawania różnic w barwie w całym łańcuchu dostaw.

Zgodność międzyurządzeniowa

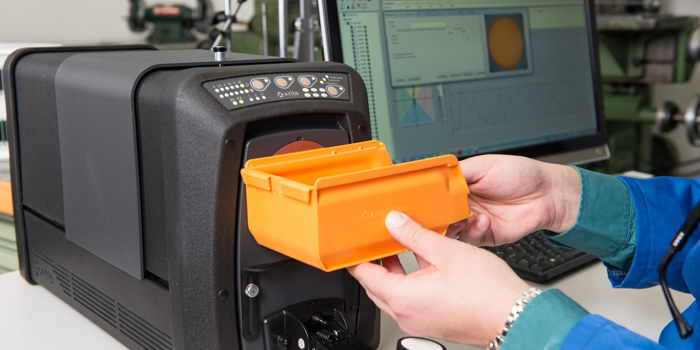

Oto przykład. Ci7860 został specjalnie zaprojektowany, aby zminimalizować wpływ różnic międzyurządzeniowych na błędy pomiaru barw, zapewniając najdokładniejszą i najbardziej spójną kontrolę barwy w celu stworzenia najbardziej precyzyjnych wzorców barw. Opublikowana średnia zgodność międzyurządzeniowa wynosi 0,06 ΔE*ab. Oznacza to, że jeśli wykonasz pomiar za pomocą Ci7860, wynik będzie w granicach tolerancji +/- 0,06 ΔE od centroidu - geometrycznego środka płaszczyzny L*a*b* w przestrzeni barw.

Aby uzyskać pomiar centroidu, tworzymy wzorzec główny i wysyłamy go do Narodowego Instytutu Norm (NIST) w celu uzyskania certyfikatu identyfikowalności, a następnie konstruujemy urządzenie na podstawie tych dokładnych danych.

W tym miejscu pojawia się wiele nieporozumień.

1. Wykonujesz pomiar jednym Ci7860, a różnica wynosi +0,05 ΔE po stronie +b* od centroidu. Jest to dopuszczalne.
2. Wykonujesz kolejny pomiar tej samej próbki przy użyciu innego aparatu Ci7860, a różnica wynosi -0,05 ΔE po stronie -b* od centroidu. Jest to również dopuszczalne.
3. Jednak gdy porównasz oba pomiary, okaże się, że w rzeczywistości różnią się one o 0,1 ΔE. Nie oznacza to, że któreś z urządzeń jest poza tolerancją. Oba urządzenia wykonują pomiary w ramach określonej zgodności międzyurządzeniowej.

Zgodność międzymodalna

Nasi klienci napotykają jeszcze więcej problemów, gdy w tym samym procesie pracy nad barwą używają różnych urządzeń.

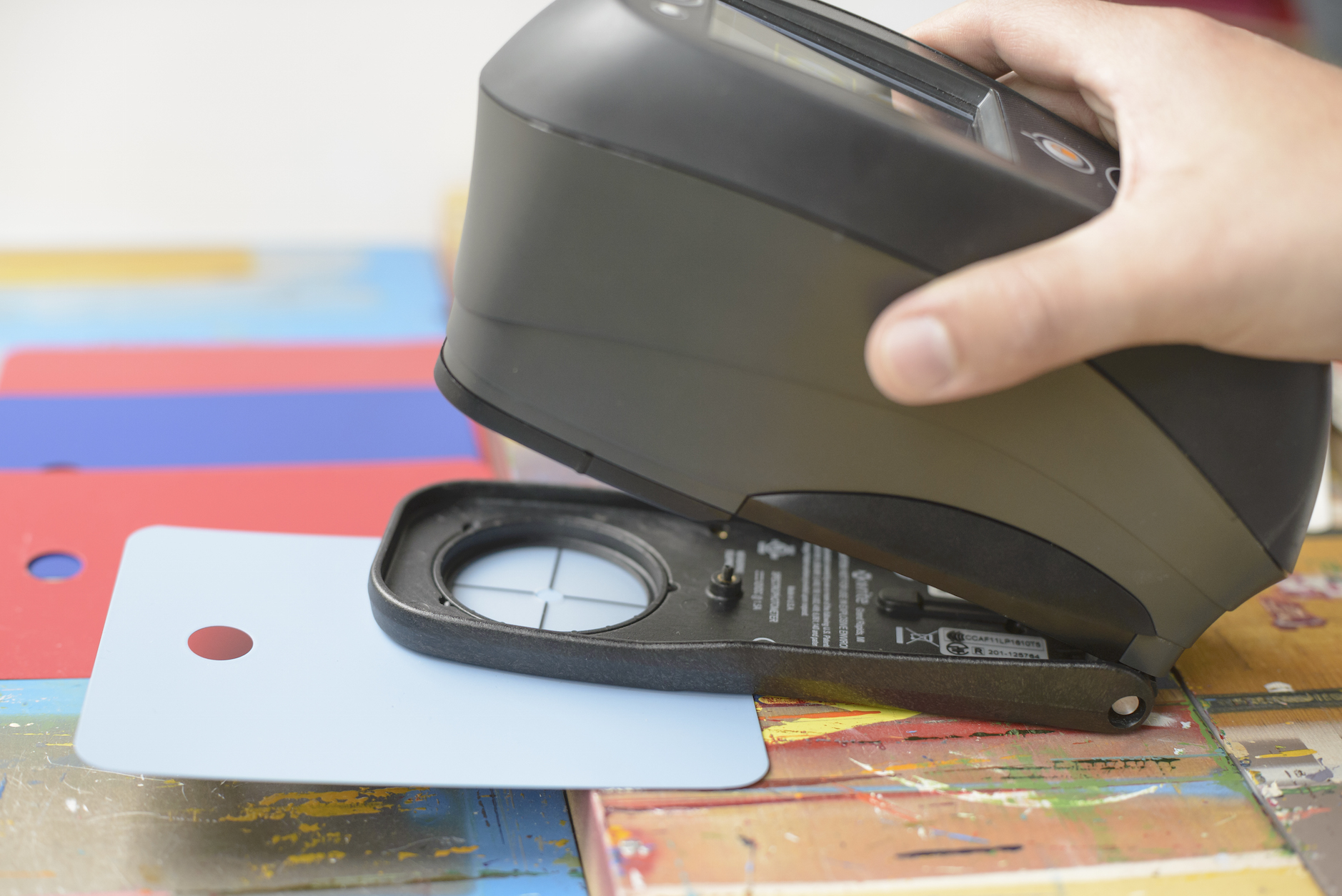

Pomyśl o danych wychodzących z przenośnego Ci64 i bardziej precyzyjnego Ci7860. Ponieważ urządzenia te pracują przy użyciu kul o różnej średnicy, różnej wielkości portów próbkowania, różnych matryc detektorów i źródeł światła, prawie niemożliwe jest, aby ich odczyty były dokładnie takie same.

Mimo to włożyliśmy wiele pracy w uzyskanie jak największej zgodności międzymodalnej pomiędzy naszymi urządzeniami. Dobrym przykładem są nasze urządzenia serii Ci6x oraz serii SP. Mimo, że są to różne aparaty, mają dość bliską zgodność międzymodalną.

Dlaczego jest to ważne?

Jeśli pracujesz w złożonym łańcuchu dostaw z wieloma działami lub różnymi zakładami, z pewnością dobrze znasz problem niespójności barw. W wielu przypadkach niespójność ta jest spowodowana używaniem różnych urządzeń do określania, produkcji i kontroli kolorów.

Na przykład, jeśli właściciel marki używa Ci7860 do określenia standardowej barwy, a następnie sklep używa Ci64 do sprawdzenia dokładności produkcji, to oznacza to, że porównujemy dwa różne zbiory przez co wyniki nie będą miarodajne. Jeśli pomnożymy to przez liczbę różnych urządzeń używanych w łańcuchu dostaw do produkcji każdej barwy, możemy mieć do czynienia z coraz większym odchyleniem od tolerancji.

Jeśli istnieje zgodność międzymodalna, wiele zakładów może stosować jeden standard cyfrowy. To właśnie w tym przypadku zgodność międzyurządzeniowa jest najskuteczniejsza.

Co można zrobić?

Jak można sobie wyobrazić, najbardziej prawdopodobne jest uzyskanie najbardziej zbliżonych wyników ΔE przy użyciu jednego urządzenia o dobrej powtarzalności, jednakże większość łańcuchów dostaw potrzebuje więcej niż jednego urządzenia, aby pracować wydajnie i skutecznie. Poniżej podajemy kilka wskazówek, które pozwolą na stworzenie najbardziej dokładnego systemu pracy z barwą w środowisku wieloinstrumentowym.

1. W miarę możliwości używaj tych samych instrumentów w całym łańcuchu dostaw i u różnych dostawców.


2. Zapewnij powtarzalność instrumentów. Aby to osiągnąć, należy często kalibrować urządzenia - zalecamy codzienną kalibrację, ale czasami należy ją wykonywać co osiem godzin. Należy również wysyłać urządzenia na planowe przeglądy/certyfikacje.


3. Znajdź wspólny język dzięki wspólnym standardom fizycznym. Nawet jeśli używasz dwóch różnych instrumentów, porównanie z tym samym wzorcem podczas wykonywania pomiarów zapewni wymierną i porównywalną wartość ΔE.

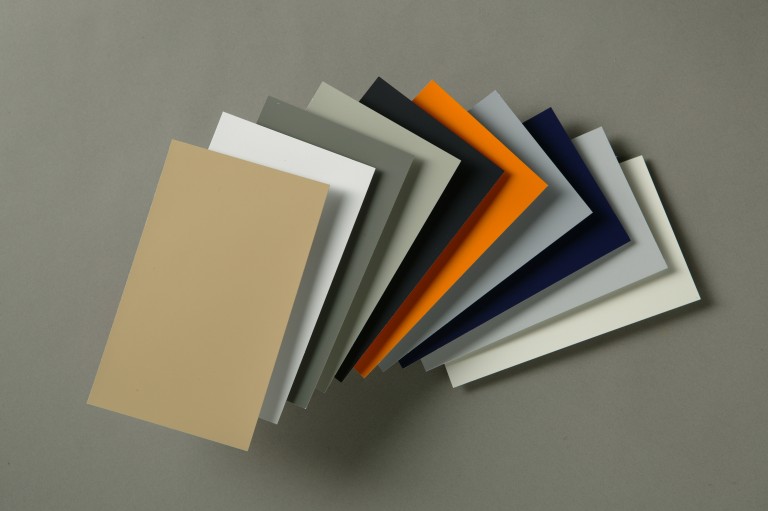

   Czy wiesz, że Munsell Color tworzy zindywidualizowane standardy?


4. Jeśli prowadzisz działalność na styku różnych branż, np. produkujesz plastikowy zacisk, który przytrzymuje wydrukowany element, prawdopodobnie spotkasz się z instrumentami o różnych geometriach. Poproś o te same dane jakie chcesz osiągnąć, a jeszcze lepiej - o fizyczną próbkę do porównania. Bez względu na to, jakiego instrumentu użyjesz, ΔE z tarczy będzie dokładna.


5. Dodaj rozwiązanie takie jak NetProfiler, aby zoptymalizować pracę urządzenia i zmniejszyć rozbieżności pomiędzy instrumentami. To łatwe w użyciu rozwiązanie pomaga zredukować kosztowne błędy wynikające z dryftu pomiarowego, identyfikuje instrumenty wymagające serwisu i pomaga uniknąć niedokładnego odwzorowania barw podczas produkcji. Ponadto, jeśli zarządzasz pulą różnych instrumentów, zbliżenie ich do centroidu pomoże im wszystkim uzyskać zbliżone odczyty.

Największą korzyścią wynikającą z uzgadniania wyników pomiarów między instrumentami jest spokój ducha, którego nie można uzyskać w żaden inny sposób. Gdy pomiary są powtarzalne i identyfikowalne, możesz zaufać swoim instrumentom i pracować z pełnym zaufaniem.

Jeżeli nadal masz wątpliwości, skontaktuj się z nami, a pomożemy Ci szczegółowo wyjaśnić różnice pomiędzy zgodnością międzymodalną i zgodnością międzyurządzeniową, a także dopasujemy rozwiązanie do Twoich potrzeb w zakresie przepływu pracy z barwą.
