Szukasz najlepszego urządzenia do pomiaru barwy w drukarni?
W podjęciu decyzji może pomóc przyjrzenie się trzem poziomom kontroli procesu oceny drukowanej barwy.
- Najbardziej podstawowy poziom to porównanie wizualne. Ponieważ jednak widzenie barw jest subiektywne, ocena wizualna może prowadzić do błędów, zwłaszcza między operatorami maszyny drukującej i przy różnych źródłach światła. Jeśli ważne jest uzyskanie dokładnej barwy, ocena wizualna nie wystarczy. Wówczas należy użyć urządzenia pomiarowego.
- Kolejnym poziomem kontroli procesu jest densytometria. Jak sama nazwa wskazuje, densytometry nie mierzą barwy. Mierzą odbicie — wiązkę odbitego światła, która odpowiada ilości farby nałożonej na określony obszar.
- Najwyższym poziomem kontroli procesu jest spektrofotometria. Spektrofotometr, rozbijających światło równomiernie w całym widmie, rejestruje spektralny obraz barwy, który można wykorzystać do śledzenia wszystkich jej atrybutów.
W dalszej części tekstu zostały wyszczególnione różnice pomiędzy densytometrem a spektrofotometrem, które pomogą w podjęciu decyzji dotyczącej właściwego wyboru jednego z nich dla danego procesu drukowania.

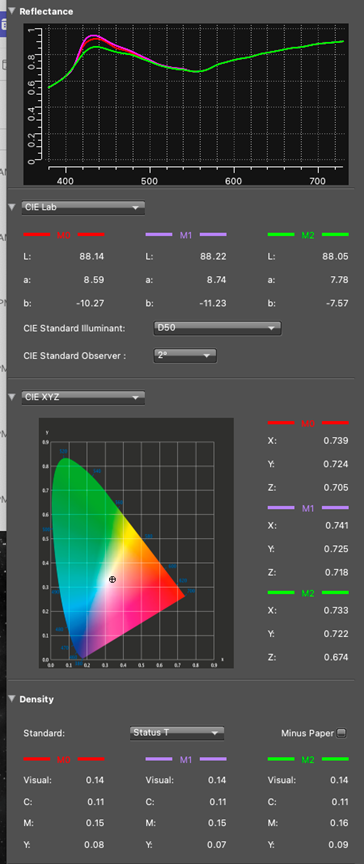

Podpis: Powyższa ilustracja nie przedstawia porównania dwóch barw; pokazuje tę samą barwę w różnych warunkach M. Przedstawiony jest zakres danych dostępnych z danych spektralnych. Widać tutaj, że wartości gęstości są prawie identyczne niezależnie od warunków M. Wyraźną różnicę widać w przypadku papieru z wybielaczami optycznymi.
Czym jest densytometr?
Densytometr wykorzystywany w drukarni został zaprojektowany tak, aby rejestrować wartości gęstości optycznej dla farb standardowych: cyan, magenta, yellow, black. Tego typu densytometr refleksyjny dostarcza informacji o grubości warstwy farby na papierze podczas całej produkcji. Na bazie gęstości optycznej farby wylicza się wartości tonalne (zwane także punktem lub obszarem punktów), wzrost wartości tonalnych (zwany również krzywą przyrostu wartości tonalnych lub przyrostem punktu), kontrast druku oraz trapping.
Kiedy densytometria była jedyną dostępną kontrolą procesu, densytometry o statusie T i E były ustawione pod pomiary farb CMYK. Niektóre firmy zajmujące się drukowaniem kart stosowały densytometry o statusie A do lustrzanych odbitek fotograficznych, ponieważ stosowały farby bardziej podobne do barwników fotograficznych niż do tradycyjnych farb drukarskich CMYK.

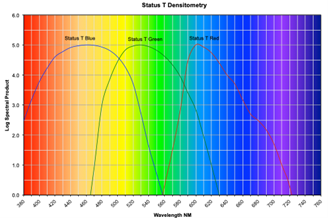

Podpis: Powyższa ilustracja przedstawia stałe krzywe używane dla filtrów statusu T. Spektrodensytometr może je obliczyć, ale także wypełnia luki wzdłuż i między krzywymi filtra.
Wyjaśnia to również jedno z głównych wyzwań związanych z densytometrami. Są one nastawione na uchwycenie odpowiedzi filtra dla standardowych farb CMYK, ale odpowiedź filtra dla innych farb nie daje zbyt dobrych wyników gęstości optycznych.
Norma dla densytometrii została przepisana około 15 lat temu, aby powiązać gęstości optyczne z wartościami spektralnymi. Większość parametrów druku, zwłaszcza kontrast druku i trapping, wymaga bardziej nowoczesnych metod wykorzystujących dane spektralne lub kolorymetryczne.
Ostatnio branża przeszła od krzywej przyrostu wartości tonalnych opartych na gęstości do obliczeń opartych na danych kolorymetrycznych lub spektralnych. Dzieje się tak dlatego, że krzywa przyrostu wartości tonalnych uzyskana z densytometru nie sprawdza się dobrze dla barw dodatkowych i często podaje liczby, które nie zgadzają się z odbiorem barwy przez oko ludzkie nawet dla standardowych farb CMYK. Dane spektralne lub kolorymetryczne mogą przeprowadzić ocenę wartości tonalnej, która będzie pasować do tego, co widać i co jest przedstawione w programach do projektowania.
Kiedy stosować densytometr
Obecnie obliczenia densytometryczne są zastępowane przez dane spektralne. Większość densytometrów to spektrodensytometry, chociaż nadal stosuje się kilka densytometrów opartych na filtrach i diodach LED. Spektrodenstometr prawdopodobnie zapewni lepszy odczyt gęstości niż densytometr z filtrem lub z diodami LED.
To powiedziawszy, densytometr jest nadal użytecznym narzędziem do kontroli procesu, jeśli drukowanie odbywa się farbami CMYK zgodnie z standardami ISO. Więcej informacji jest dostępne na naszym blogu:
Pomiar gęstości densytometrem (em inglês).
Czym jest spektrofotometr?
Spektrofotometr rejestruje współczynnik odbicia spektralnego barwy. Taka metoda pomiaru pozwala śledzić i porównywać atrybuty, mierząc barwę w nanometrach równomiernie na wszystkich długościach fal światła. Ten rodzaj pomiaru jest niezbędny do porównania wydrukowanej próbki ze standardem, aby ocenić, czy barwa mieści się w zakresie tolerancji.
W przeciwieństwie do oceny wizualnej, spektrofotometr nie jest oszukiwany przez otaczające barwy i nie ma z góry określonego pojęcia barwy farby lub papieru. Ocenia barwę w całkowicie neutralny sposób przy różnych źródłach światła w całym spektrum widzialnym, co jest idealne do oceny barw niestandardowych i dodatkowych przy użyciu L*a*b* i LCH.

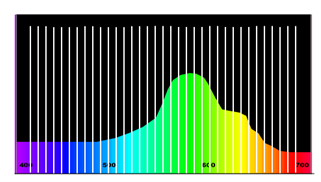

Podpis: Widok widma spektrofotometru – brak z góry ustalonych krzywych stałych.
Chociaż można użyć spektrofotometru do pomiaru gęstości, wybierając najwyższe wąskie pasma dla danej barwy, niewiele drukarni dzisiaj działa w ten sposób. Bardziej efektywna jest ocena zmienności danych pomiarowych dla całej barwy niż tylko gęstości barw podstawowych.

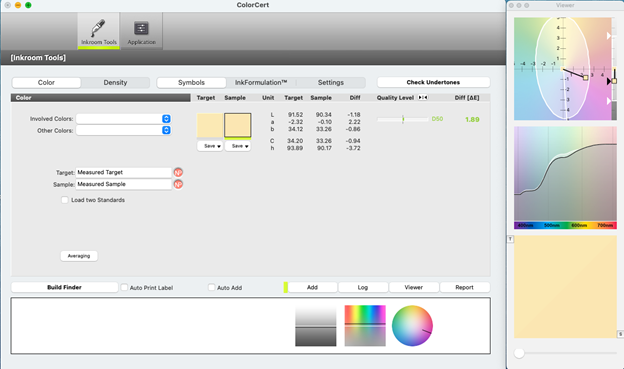

Ten obraz przedstawia przykład barwy dodatkowej mierzonej wartościami gęstości i kolorymetrii. Należy zauważyć, że odpowiedź gęstości dla filtra głównego jest zasadniczo taka sama. Kolorymetria pokazuje to samo, co oko ludzkie, choć barwy nie są takie same! Densytometr może sugerować, że drukowana barwa jest właściwa, ale to spektrofotometr daje gwarancję poprawności barwy.
Podpis: Kolorymetria informuje o prawdziwym wyglądzie barwy. Patrzenie tylko na główny filtr gęstości daje złudzenie, że barwa jest taka sama!
W poniższych artykułach znajduje się więcej informacji o stosowaniu spektrofotometrów do drukowania:
- Czym jest spektrofotometr
- Wybór właściwego spektrofotomatru dla druku i opakowań
- Kontrola barwy na elastycznych foliach
Kiedy należy stosować spektrofotometr
W przypadku drukowania barw specjalnych, takich jak rozszerzona gama barw (ECG) lub barw dodatkowych, tradycyjny densytometr nie będzie działał właściwie.
W przypadku chęci drukowania z nowszymi standardami ISO, należy użyć spektrofotometru. W artykule Bądź na bieżąco ze standardami w druku i opakowaniach znajduje się więcej informacji na ten temat.
Spektrofotometr jest również potrzebny, aby działać zgodnie ze specyfikacją G7. G7 to szeroko stosowany proces, który może pomóc w osiągnięciu powtarzalnej, spójnej kontroli reprodukcji tonów i zapewnienia neutralności i równowagi barw procesowych, poprawiając balans szarości i stabilizując barwę. Więcej informacji jest dostępnych w artykule Co to jest kwalifikacja Idealliance G7 Master.
