「1617色＋22色チャート」の測定

「1617色＋22色チャート」の測定
　「デジタル印刷認証_自己評価用計算シート.xls」の入力方法：
i1iO, i1iSis の場合

STEP1：i1Profiler のインストールと設定

• X-Rite社のホームページwww.xrite.com/i1profiler-i1publishへアクセスして、ソフトウエアのダウンロードから最新のi1Profiler（i1Publish）をダウンロードします。**
• ダウンロードしたファイルをダブルクリックしてi1Profilerのインストールを開始します。表示されるガイドに従ってアプリケーションをインストールします。
• i1Profilerソフトウエアを起動します

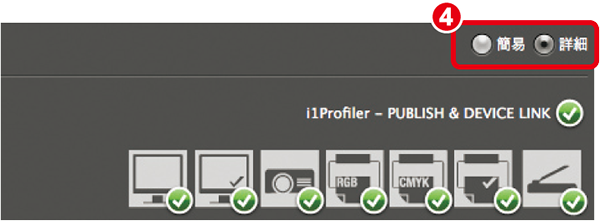

• メイン画面で［詳細］モードを選択します。

• i1iO2もしくはi1iSis2をPCに接続します。

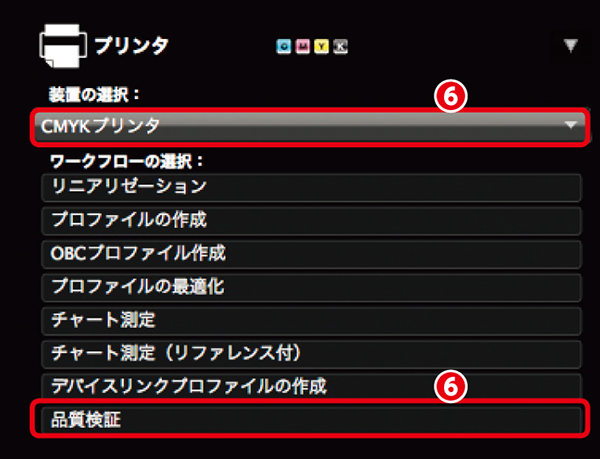

• 画面左のワークフローセレクタから [プリンタ] ＞ [装置の選択] ＞ [CMYKプリンタ] を選択した後、 [ワークフローの選択] ＞ [品質検証] を選択します。

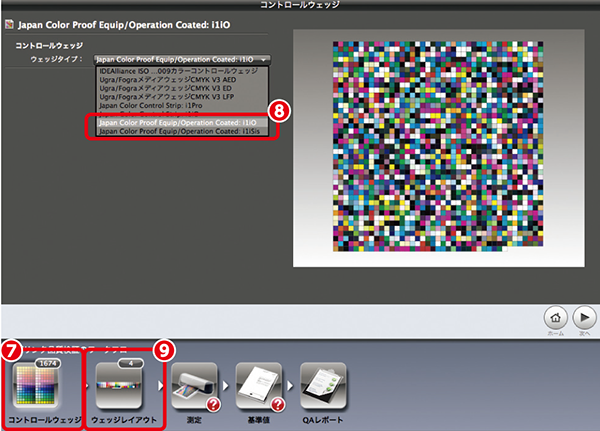

• プリンタ品質検証ワークフロー（画面の下ペイン）から [コントロールウエッジ] アイコンを選択します。コントロールウエッジ画面が表示されます。

• ウエッジタイプのドロップダウンリストから [Japan Color ProofEquip / Operation Coated：i1iO] もしくは [Japan Color ProofEquip / Operation Coated：i1iSis] 選択します。
• プリンタ品質検証ワークフロー（画面の下ペイン）から [ウエッジレイアウト] アイコンを選択すると、i1iO用もしくはiSis用の1617＋22色のカラーパッチレイアウトが表示されます。チャートレイアウトは2枚構成になっています。

**i1ProfilerソフトウエアはX-Rite社ホームページから無償でダウンロードが可能です。i1Profilerの全ての機能を使用するにはライセンスが必要ですが、ここで説明しているチャートの測定および測定データの書き出しにはライセンスは必要ありません。

STEP2(1)：チャートの測定 ▶ i1iOの場合

• 印刷されたJapan Color指定の1617+22色のチャートの1枚目をi1iO2にセットします。

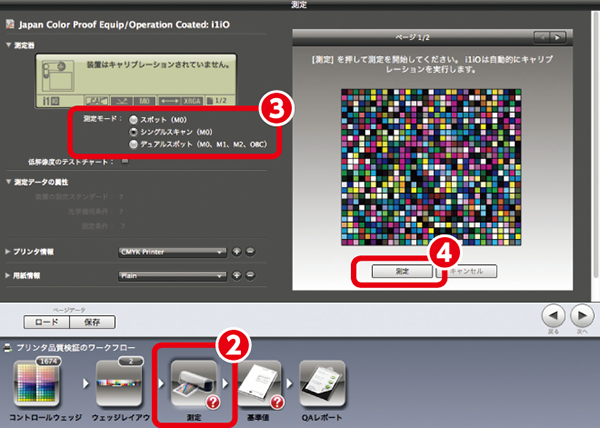

• プリンタ品質検証ワークフロー（画面の下ペイン）から [測定] アイコンを選択します。

• 測定モードから [シングルスキャン（M0）] を選択します。
• 印刷されたチャートの1枚目をi1iO2（i1iO）のテーブルにセットし、 [測定] ボタンをクリックします。
• キャリブレーションが実行され、チャート位置の3コーナーをセットするようメッセージがチャート内に吹き出しで表示されたら、画面の表示に従って、チャートの３つのコーナーを指定します。

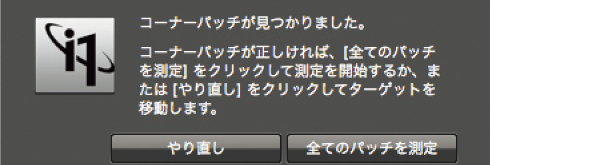

• i1iO情報ウインドウが表示されます。 [全てのパッチを測定] をクリックして自動スキャン測定を実行します。
• 1枚目の測定が終了したら、2枚目のチャートをセットして [測定] ボタンをクリックします。再度、3コーナーを指定し、 [全てのパッチを測定] をクリックして2枚目のチャートを測定します。

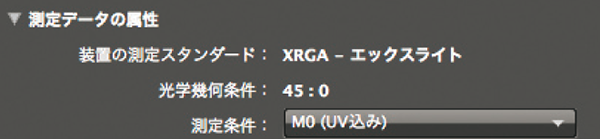

• 測定データの属性で装置の測定スタンダードが「XRGA」、測定条件が「M0（UV込み）」になっていることを確認してください。

STEP2(2)：チャートの測定 ▶ i1iSisの場合

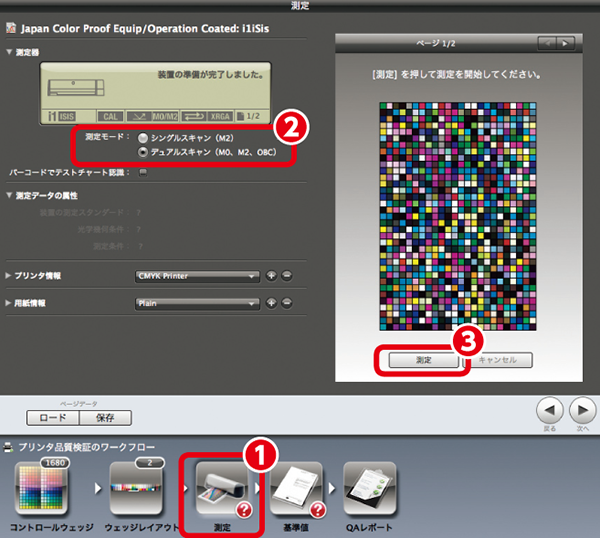

• プリンタ品質検証ワークフロー（画面の下ペイン）から [測定] アイコンを選択します。

• 測定モードから [デュアルスキャン] を選択します。
• [測定] ボタンをクリックします。
• チャート画像上部に「テストチャートを挿入し、測定を開始してください」のメッセージが表示されたら、印刷されたチャートの1枚目をi1iSis2に挿入します。チャートが引き込まれ測定が実施されます。
• 1枚目が終了したら、2ページ目を挿入して [測定] ボタンをクリックします。
• 測定が終了したら測定データの属性＞測定条件から [M0（UV込み）] を選択します。
  *測定条件のミスマッチの警告が出る場合がありますが、ここでは無視してください。

STEP3：データの書き出しと並べ替え

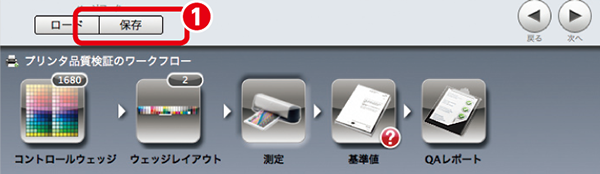

• 測定ページ画面で [保存] ボタンをクリックして、ハードディスクの適切な場所に測定データを保存します。

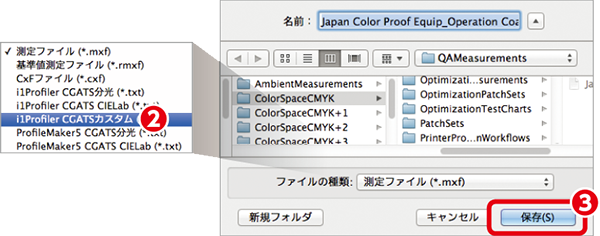

• ファイルの種類から [ i1Profiler CGATSカスタム（*.txt）] を選択します。

• [保存] ボタンをクリックします。

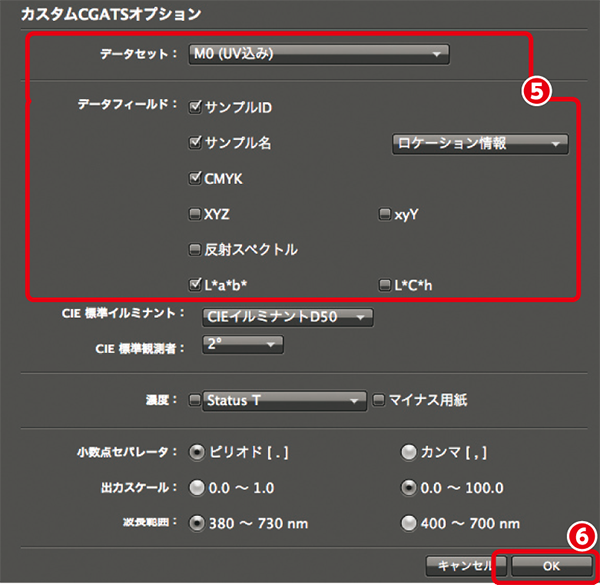

• CGATSファイル形式オプションが表示されます。以下のように設定します。
• データセット：M0（UV込み）、データフィールド：ID、サンプル名、CMYK、L*a*b* にのみチェックを入れます。

• [OK] ボタンをクリックすると、指定のフォルダに測定データの色彩値L*a*b*がテキストファイルで作成されます。
  *i1iSis2ではM0、M1、M2の3つのファイル（i1iSisではM0、M2の2つのファイル）が作成されます。 「Japan Color Proof Equip_Operation Coated_ i1iSis_OK_M0.txt」のようにファイル名の最後に「M0」のついたファイルを選択します。（M1、M2のファイルは削除します。）

STEP4：「デジタル印刷認証_自己評価用計算シート.xls」への貼りこみ

• 保存したファイルをマウス右クリックで「プログラムから開く」＞「Microsoft Excel」を指定して開きます。

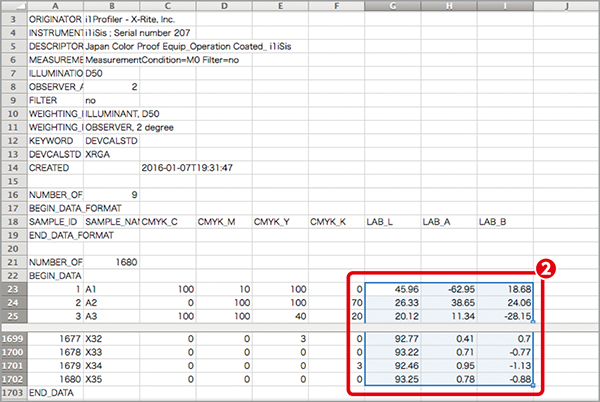

• 測定データのL*a*b*がテキストデータとして開きます。L*a*b*データ領域の全てのセルを選択します。（通常、下図青いエリアiOでは [G23：I1696] 、iSisでは [G23：I1702] セル領域になります。）

• マウスの右クリックして表示されるポップアップメニューから [コピー] を選択します。
• エクセルファイル「測定データ並べ替えシート.xls」*を開きます。
  *「測定データ並べ替えシート.xls」はエックスライト社のホームページからダウンロードすることが可能です。
  https://www.xrite.com/ja-jp/learning-color-education/whitepapers/japancolor_narabekae

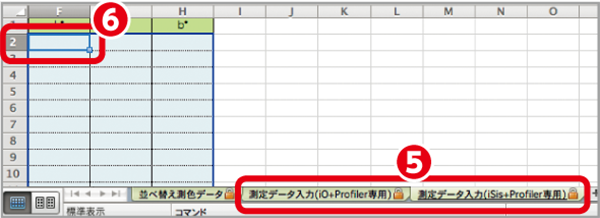

• 使用している測定器に応じてシート選択タブから「測定データ入力（iO+Profiler専用）」もしくは「測定データ入力（iSis+Profiler専用）」を選択します。
  *入力するシート以外のシートには何も入力しないでください。

• F2 セルを選択し、ホームメニューから「貼り付け」＞「形式を選択して貼り付け」＞ダイアログからテキストを選択して [OK] をクリックします。

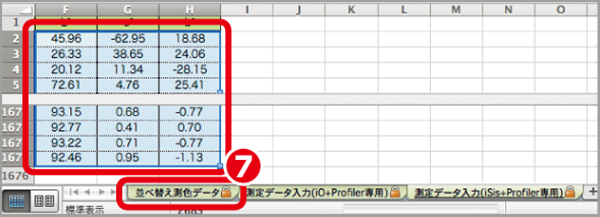

• 「並べ替え測色データ」シートに並べ替えデータが表示されます。データ [F2：H1675] を選択し、マウスの右クリックして表示されるポップアップメニューから [コピー] を実施します。

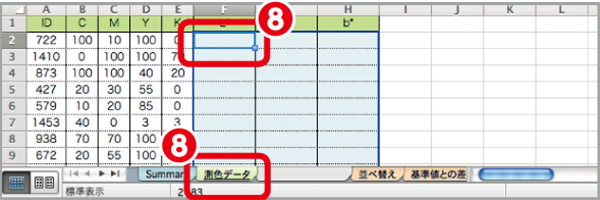

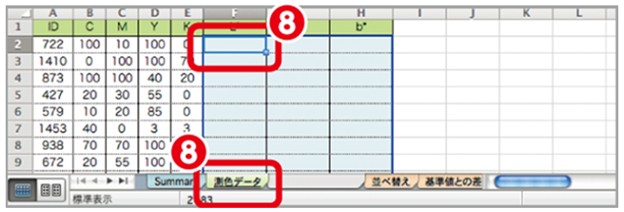

• 使用する「デジタル印刷認証_自己評価用計算シート.xls」のエクセルファイルを開き、「測定データ」シートのF2セルを選択し、ホームメニューから貼り付けアイコンをクリックします。
  *プルーフ機器認証用の「デジタル印刷認証_自己評価用計算シート.xls」の場合は、OK シート、連続1～10 枚目、24 時間後の各セルに並べ替えしたデータの貼り付けを繰り返します。

• シート選択タブから「Summary」を選択し、合否判定を確認します。
  *「Summary」の内容は使用する「自己評価用計算シート」のタイプ（マッチング認証、プルーフ運用認証、プルーフ機器認証）により異なります。
