「JapanColor Control Strip 54色」の測定

「JapanColor Control Strip 54色」の測定
「デジタル印刷認証_自己評価用計算シート.xls」の入力方法：
i1iO, i1Pro の場合

STEP1：i1Profiler のインストールと設定

• X-Rite社のホームページwww.xrite.com/i1profiler-i1publishへアクセスして、ソフトウエアのダウンロードから最新のi1Profiler（i1Publish）をダウンロードします。**
• ダウンロードしたファイルをダブルクリックしてi1Profilerのインストールを開始します。表示されるガイドに従ってアプリケーションをインストールします。
• i1Profilerソフトウエアを起動します。

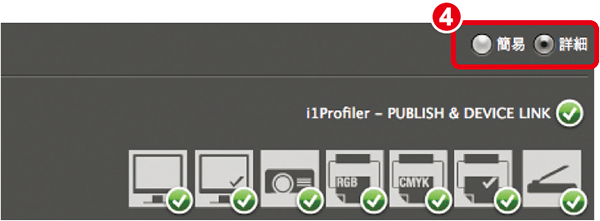

• メイン画面で［詳細］モードを選択します。

• i1iO 2もしくはi1Pro 2をPCに接続します。

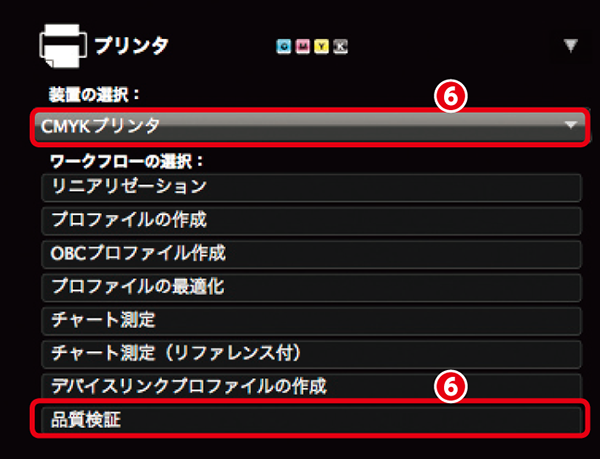

• 画面左のワークフローセレクタから [プリンタ] ＞ [装置の選択] ＞ [CMYKプリンタ] を選択した後、 [ワークフローの選択] ＞ [品質検証] を選択します。

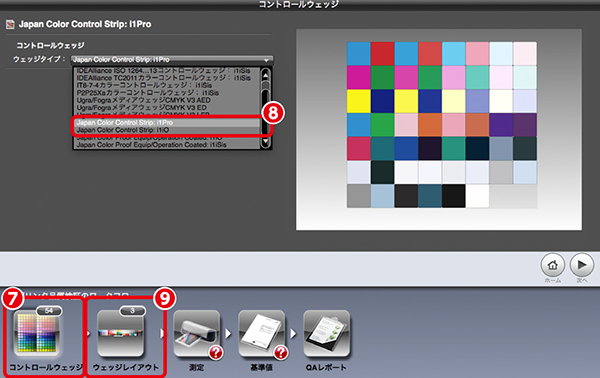

• プリンタ品質検証ワークフロー（画面の下ペイン）から [コントロールウエッジ] アイコンを選択します。コントロールウエッジ画面が表示されます。

• ウエッジタイプのドロップダウンリストから [Japn Color Control Strip：i1iO] もしくは [Japn Color Control Strip：i1Pro] 選択します。
• プリンタ品質検証ワークフロー（画面の下ペイン）から [ウエッジレイアウト] アイコンを選択すると、i1iO用もしくはi1Pro用の54色のカラーパッチレイアウトが表示されます。

**i1ProfilerソフトウエアはX-Rite社ホームページから無償でダウンロードが可能です。i1Profilerの全ての機能を使用するにはライセンスが必要ですが、ここで説明しているチャートの測定および測定データの書き出しにはライセンスは必要ありません。

STEP2(1)：チャートの測定 ▶ i1iOの場合

• 印刷されたJapan Color指定の54色のチャートをi1iO 2にセットします。

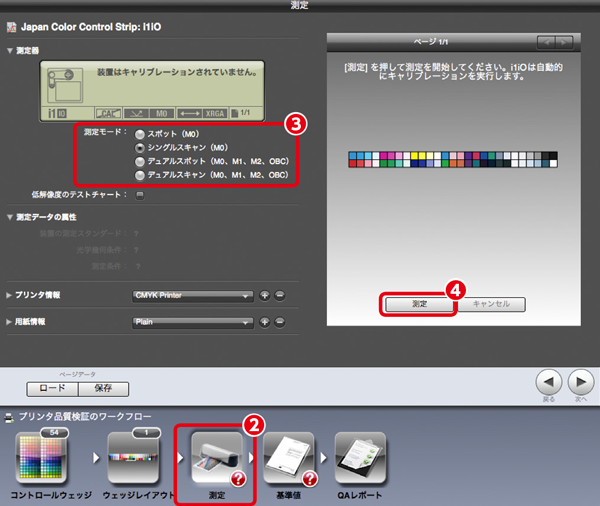

• プリンタ品質検証ワークフロー（画面の下ペイン）から [測定] アイコンを選択します。

• 測定モードから [シングルスキャン（M0）] を選択します。
• 印刷されたチャートをi1iO 2（i1iO）のテーブルにセットし、 [測定] ボタンをクリックします。
• キャリブレーションが実行され、チャート位置の3コーナーをセットするようメッセージがチャート内に吹き出しで表示されたら、画面の表示に従って、チャートの3つのコーナーを指定します。

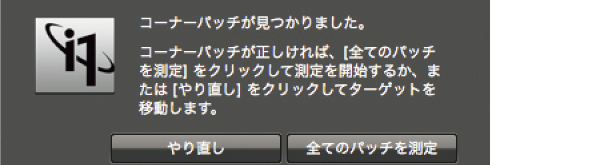

• i1iO情報ウインドウが表示されます。 [全てのパッチを測定] をクリックして自動スキャン測定を実行します。

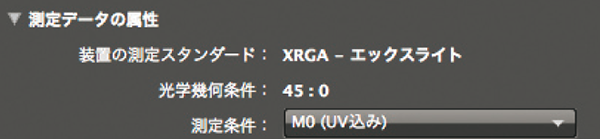

• 測定が終了したら、測定データの属性で装置の測定スタンダードが「XRGA」、測定条件が「M0（UV込み）」になっていることを確認してください。

STEP2(2)：チャートの測定 ▶ i1Proの場合

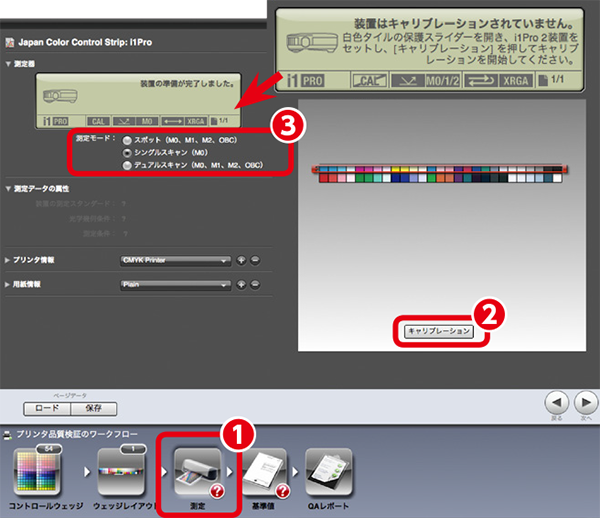

• プリンタ品質検証ワークフロー（画面の下ペイン）から [測定] アイコンを選択します。

• i1Pro をキャリブレーションプレート上にセットし、画面の[キャリブレーション] ボタンを押して装置のキャリブレーションをします。
• 測定モードから[シングルスキャン（M0）] を選択します。
• バックアップボードにチャートをセットして1列目を測定します。
• 1列目が終了したら、2列目を測定します。
• 測定データの属性で装置の測定スタンダードが「XRGA」、測定条件が「M0（UV 込み）」になっていることを確認してください。

STEP3：データの書き出しと並べ替え

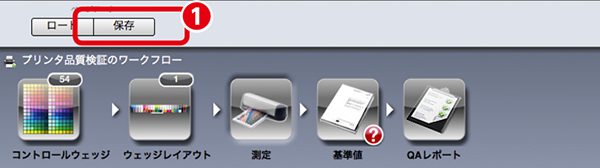

• 測定ページ画面で [保存] ボタンをクリックして、ハードディスクの適切な場所に測定データを保存します。

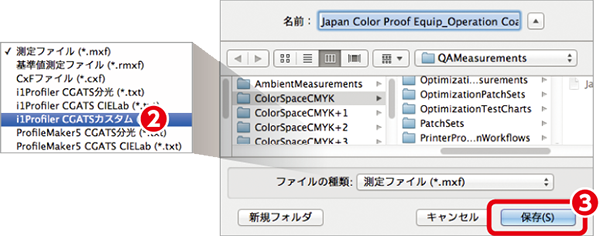

• ファイルの種類から [ i1Profiler CGATSカスタム（*.txt）] を選択します。

• 適切な名前をつけて [保存] ボタンをクリックします。

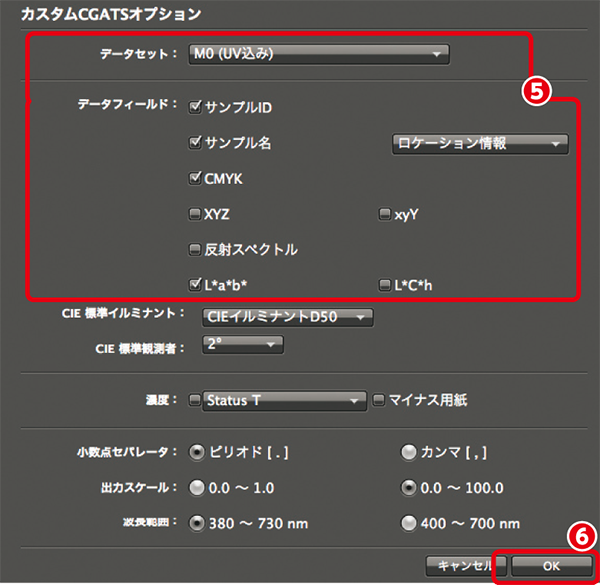

• CGATSファイル形式オプションが表示されます。以下のように設定します。
• データセット：M0（UV込み）、データフィールド：ID、サンプル名、CMYK、L*a*b* にのみチェックを入れます。

• [OK] ボタンをクリックすると、指定のフォルダに測定データの色彩値L*a*b*がテキストファイルで作成されます。

STEP4：「デジタル印刷認証_自己評価用計算シート.xls」への貼りこみ

• 保存したファイルをマウス右クリックで「プログラムから開く」＞「Microsoft Excel」を指定して開きます。

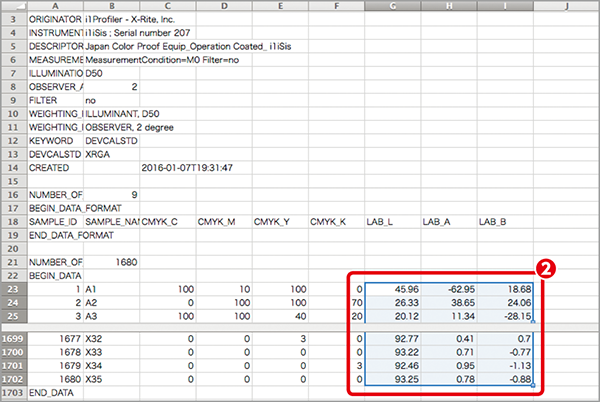

• 測定データのL*a*b*がテキストデータとして開きます。L*a*b*データ領域の全てのセルを選択します。（通常、下図青いエリアi1iO 2では [G23：I76] 、i1Pro 2では [G22：I75] セル領域になります。）

• マウスの右クリックして表示されるポップアップメニューから [コピー] を選択します。
• エクセルファイル「コントロールストリップ用_測定データ並べ替えシート.xlsx」*を開きます。
  *「コントロールストリップ用_測定データ並べ替えシート.xlsx」のダウンロード
  本シートは「デジタル印刷認証_自己評価用計算シート.xls」から一部転用しています。

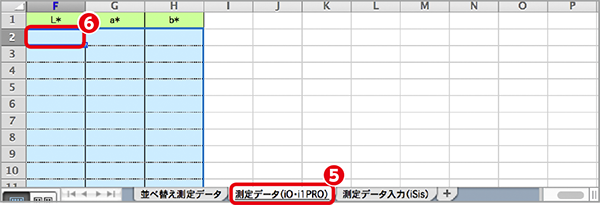

• 使用している測定器に応じてシート選択タブから「測定データ（iO+i1PRO）」を選択します。
  *入力するシート以外のシートには何も入力しないでください。

• F2 セルを選択し、ホームメニューから「貼り付け」＞「形式を選択して貼り付け」＞ダイアログからテキストを選択して [OK] をクリックします。

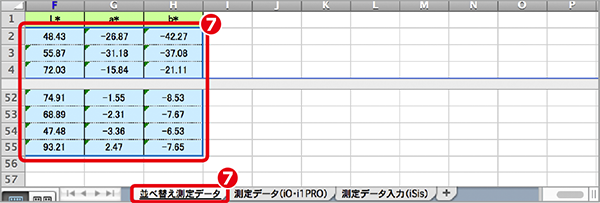

• 「並べ替え測色データ」シートに並べ替え後のデータが表示されます。データ [F2：H55] を選択し、マウスの右クリックして表示されるポップアップメニューから [コピー] を実施します。

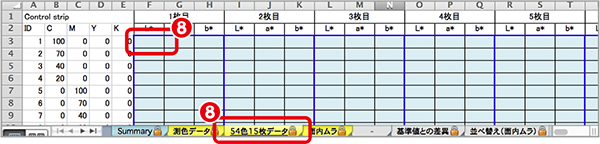

• 使用する「デジタル印刷認証_自己評価用計算シート.xls」のエクセルファイルを開き、「54色15枚データ」シートのF3セルを選択し、ホームメニューから貼り付けアイコンをクリックします。
  *「デジタル印刷認証_自己評価用計算シート.xls」の場合は、無作為に抽出した1枚目～15枚目と、各セルに並べ替えしたデータの貼り付けを繰り返します。

• シート選択タブから「Summary」を選択し、合否判定を確認します。
  *「Summary」での内容は使用する「自己評価用計算シート」のタイプ（マッチング認証、プルーフ運用認証、プルーフ機器認証）により異なります。
