生産工程全体においてプラスチックフィルムの色を監視・管理する方法
ブローフィルム、多層フィルム、二軸延伸フィルムの抽出作業を迅速に進め、ジョブ変更時以外は、作業が中断されることがありません。プラスチックの品質を確保するには、フィルムのサンプルをラボで測定しますが、色、ヘイズ、透明性の問題が発生した時点ではすでに遅く、多くの製造時間を無駄にしてしまいます。早期段階で警告を出力するシステムは、調和された色、輝度、透明性、ヘイズを維持し、製造が中断されることを防ぎます。
課題
生産のわずかな変動でも、色に影響します。
- 原料、再生基材、隠ぺい力、膜厚、添加剤、着色剤濃度に変動があると、色の不一致が発生します。
- 速度や温度などの要素により、製造の変動が発生します。
- 押出・射出成形時に問題が発生すると、製造を中断したり、手動で色を交換する作業が発生し、その結果、大量なプラスチックが無駄になります。
- 押出・射出成形が継続的にモニタリングされない状況では、製造エラーによる多額な費用が発生し、また何時間もの作業を無駄にします。
解決法
押出・射出成形をモニタリングし、エラーを早い段階で検出することで、生産前に正しく処置することができます。エックスライト社のプラスチック測色管理システムには、非接触式分光測色計、事前定義されたウエブ輪転印刷機上の位置に対するカスタムトラバースビーム、生産工程全体において色をモニタリングするソフトウェアが備わっています。早い段階においてエラーを警告、色変動を即座に検出し、染料変動、ポンプ、フィーダーを自動調整することで、許容値内に収まる色を確保します。また、自動開始機能とカラー変更機能が作業の簡素化を図ります。
エックスライト製品は工程全体をサポートします。受け入れ原料のチェックから、ラボにおけるカラーマッチング、製造機上のフィルム測定、品質管理、最終検査まで、色と輝度の調和を図ります。測定トラバースビームは工程全体において左から中央、そして右に移動します。
結果
製造工程全体においてカラーをモニタリング。カラー情報をリアルタイムで表示するため、コスト上昇の要因となるやり直し作業やエラーを未然に防止します。
- 透明基材に対し、正確な照明透過とヘイズを算出
- より安定で一貫した色を確保
- 製造上の問題により、押出・射出工程を中断する際に発生するコストと無駄を削減
- 自動開始時の操作時間を 45 分も短縮
- 開始時と色変更時に発生する基材と光熱費の無駄を 50% まで低減
使用法
カスタマイズされたトラバースビームは、フィルムやプラスチックの生産機器に対応します。このフレームはインライン分光測色計を製品上にセットし、左側、中央、右側の順に測定します。次に、装置をシートから移動させ、次の測定に適した位置に戻します。不透明フィルムには反射測定、透明フィルムには透過測定を行い、色、ヘイズ、照明透過を数量化します。リール工程前に測定を行うのが最も一般的ですが、製造工程のどの時点でも実行可能です。
インライン分光測色計は、品質管理ソフトウェアまたはクローズドループによるカラー管理用ソフトウェアを使用するコンピューターに接続します。ソフトウェアは、装置の測定データをもとに必要な着色剤の調整を計算。染料ポンプやフィーダーを自動調整するため、製造が中断されることはありません。
シェード変更時は、データベースから対象色を選択すると、染料ポンプやフィーダーが自動調整され、作業が開始します。品質管理ソフトウェアは、L*a*b*、ΔE、白色度、隠ぺい力、可視光透過率、相関ヘイズの最大 8 つのカラートレンドを出力。色偏差を素早く検出し、改善をその場で取り入れることができます。
製品紹介
ERX130 インライン分光測色計
製造現場において、非接触式の測定を行う大型測定スポット（90 mm）が装備。変化のある表面、きめ細かい表面、光沢のある表面の平均値を正確に出力します。

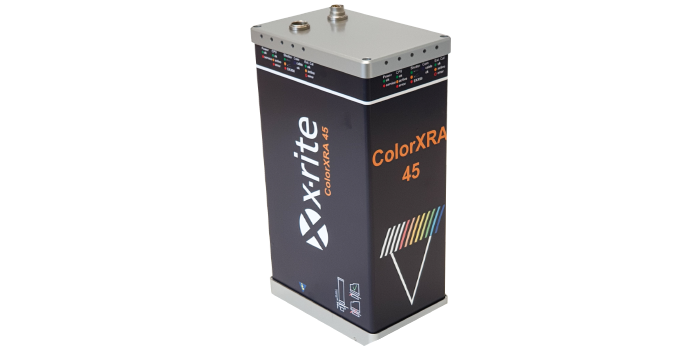

ColorXRA 45 インライン分光測色計
カラー、ホワイトネス、ブライトネスを測定し、カラー偏差を評価・修正します。生産が中断されることはありません。標準 45°/0° 光学幾何条件により、ラボ装置との良好な相関性を確保。
ESWin 品質管理ソフトウェア
インライン分光測色計と併用し、蛍光増白剤の評価、色品質の管理、トレンドデータの評価を行い、現在または新たに発生する問題を修正する、カスタマイズが可能なソリューションです。ESWin ソフトウェアを、プロセスコントロールまたは OPC を使用する ERP システムに接続し、双方向コミュニケーションを実現します。
ESWin クローズドループカラー品質管理ソフトウェア
X-Rite インライン測色装置と併用し、製造ラインにおける色品質を継続管理。測定データを分かりやすく表示し、プラスチック製品の生産機にクローズドループの自動カラーコントロールを行います。
カスタマイズが可能なトラバースビーム
カスタマイズされたアルミニウム製の本体は、どんな生産環境にも対応するよう堅牢なデザインを採用。インライン分光測色計をウエブ輪転印刷機上に設置し、左から中央、右へと非接触測定を継続的に行います。
優れた調色
エックスライト社のインライン ソリューションは、原料点検から、ラボにおけるカラーマッチング、生産、品質管理と最終検査に至るまで、プラスチックフィルム／プラスチックシートのカラー調和を図ります。詳細はこちらをご覧ください：https://www.xrite.com/categories/inline-measurement
