モデル番号 koh11-qc
ポータブル多角度分光測色計 MA-T12
特徴化を行う 12 の測定角度
- 特殊効果を持つ複雑な素材を 12 角度から測定
- 色彩、粒子輝度感、粒子感、表面の質感を検証するデジタルカメラを搭載
- 複雑な表面仕上げと素材に対する、忠実なコミュニケーションとビジュアル表示
概要
BCRA の器差
干渉材顔料の測定
双方向反射分布関数の出力
![Learn about the MA-T12 Multi-Angle Spectro | X-Rite]()
![Learn about the MA-T12 Multi-Angle Spectro | X-Rite]()
![ma-t12]()
仕様
12.8
cm
![MA-T]()
9.5
cm
12.8
cm
9.5
cm
サポート
参考資料
製品説明ビデオ

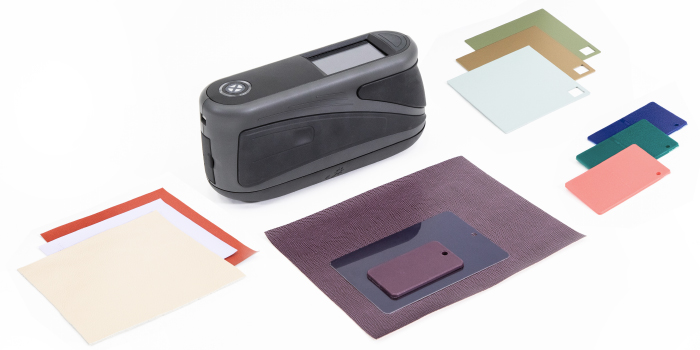

MA-T12：複雑な素材の仕上げを特徴化
"MA-T12 はエフェクト顔料や、複雑な素材に最良の品質を確立する至適基準となっています。MA-T12 は、12 の測定角度とキャリブレーションカメラを用いて、特殊効果や複雑な表面の素材を特徴付けます。 双方向反射分布関数（SVBRDF）は素材の色と外観をデジタル再現し、サプライチェーン全体で一貫した製品を確保。比類のないデジタルワークフローを実現します。"
0.18
ΔE2000
12
分光角度
6
カメラの測定角度

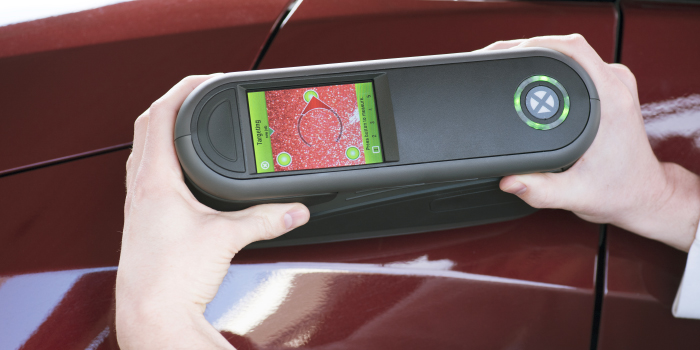

最新型の多角度分光測色計
MA-T12 はカラーキャリブレーションされた RGB カメラを搭載。画像処理に用いて、複雑な仕上げから粒子感、質感の特性を正確に評価・検証。優れた繰り返し精度と再現性を提供します。EFX QC ソフトウェアと併用し、最も厳密な基準を設定する業界基準の装置です。

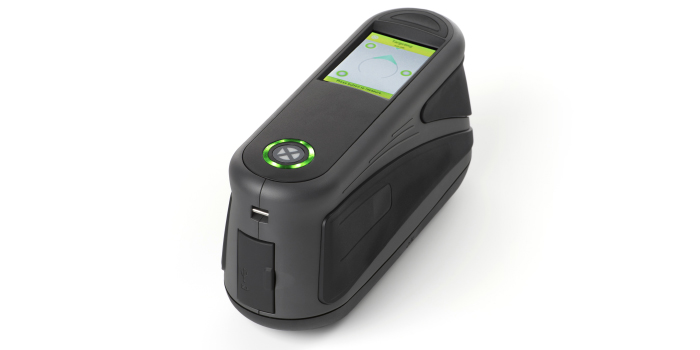

仕様を満たしていない製品を素早く修正
MA-T12 は最新型のタッチスクリーン仕様を採用。ライブカメラによる測定値のプレビューと、合否判定を分かりやすく表示し、仕様を満たしていない製品を素早く分析・修正します。中央にセットされたアパーチャーとポジショニング用ピンは安定した測定をサポート。オートキャリブレーション機能は、不正確な測定を排除します。
コンセプトから品質管理を 1 台の測定装置で対応

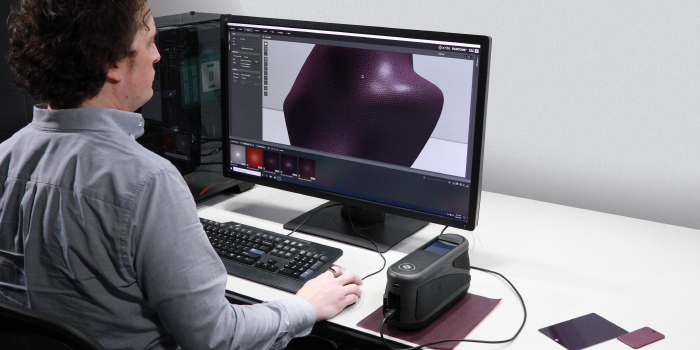

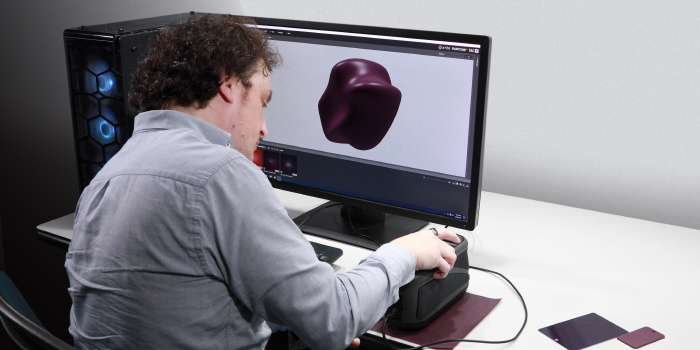

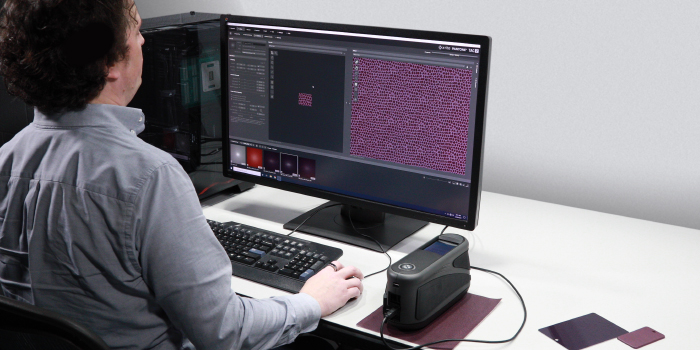

MA-T12 を PANTORA と併用することで、工業デザインにおけるコンセプトからデザイン作成をサポート。ハンドヘルド装置で色と外観の特徴を正確に捉え、PLM（製品ライフサイクル管理）ソフトウェアで複雑な素材の仕上げをデジタル再現します。サプライチェーンで同じ装置を使用し、許容範囲内で生産します。最終検査では、組み立て製品や自動車の全側面を測定します。
規守の遵守をサポート
サプライチェーンにおいて、複雑な素材の仕上げに対するグローバル許容値を設定し、デジタルコミュニケーションをサポートします。

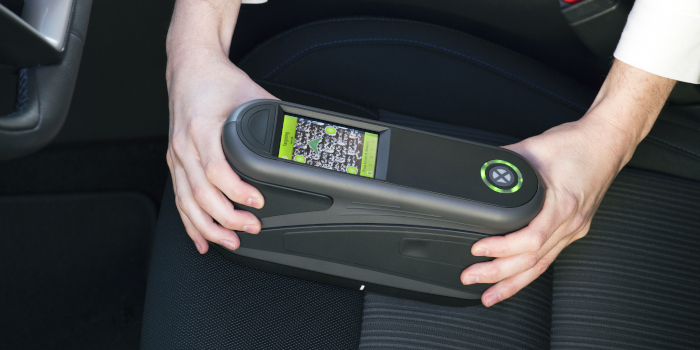

測定面積の検証
測定面積の検証ライブプレビュー表示は、サンプルの測定ミスを削減します。
極めて複雑な特殊効果の素材を特徴付け
自動車、塗料、プラスチック、耐久消費財、家庭電化製品、化粧品など、多様な業界に対応します。
MA-T12
仕様
デザイン／プリメディア
調色
生産
品質管理
仕様
| バッテリー | リチウムイオン |
| バッテリー寿命 | 平均測定回数 800 回 |
| キャリブレーション | ホワイト／ブラックキャリブレーション搭載、別途の白色校正板付属 |
| キャリブレーション間隔 | 30 日 |
| カメラ解像度 | 40 px/mm; 1016 dpi |
| 粒子感の繰り返し精度 | 0.09%（平均値における平均エラー） |
| 粒子感の再現性 | 1.4%（平均値における平均エラー） |
| 色差 | L*a*b*, L*C*h°, ΔE*; ΔECMC; ΔE DIN6175, ΔE2000 |
| インターフェース | USB 2.0 および WiFi |
| 製品寸法（奥行／幅／高さ） | 266 mm x 95 mm x 128 mm |
| 湿度 | 85% 最大相対湿度（結露なし） |
| イルミナント | A、C、D50、D65、F1、F2、F7、F11 |
| 照明 | 多色性白色LED、青色補正 |
| 照明スポットサイズ | 9 x 12 mm（長方形） |
| 規格 | ASTM D 2244, E 308, E 1164, E 2194; DIN 6175-1, 6175-2; SAE J1545.ISO 11664-4 |
| 装置ディスプレイ | 8.9 cm のカラータッチディスプレイ |
| 器差 | 0.18 ∆E2000 の平均値、BCRAタイルで測定 |
| ランプ寿命 | 10 年 |
| 使用言語 | 日本語、英語、簡体中国語、繁体中国語、韓国語、スペイン語、ドイツ語、フランス語、ポルトガル語 |
| 光源 | 白色 LED、青色 LED |
| 測定サイクルタイム | 5.5 秒 |
| 光学幾何条件 | 12 の測定角度（6 つの光源、2 つの受光） |
| 測定スポット | 9x12mm |
| 観測者 | 標準観測者 2° & 10° |
| 操作温度範囲 | 10℃ ～ 40℃ |
| ポジショニング | 3 つのポジショニング用ピン |
| 短期繰り返し精度 - ホワイト | 0.02 ΔE* |
| スパークル測定（粒子感・粒子輝度感・粒子発色感） | 粒子感（拡散光） 15d、粒子輝度感・粒子発色感（直接光）15as-15、15as15、15as-30、15as-45、15as45、15as80 |
| スパークル測定の繰り返し精度 | 0.12%（平均値における平均エラー） |
| スパークル測定の再現性 | 1.9 %（平均値における平均エラー） |
| 分光間隔 | 10 nm |
| 分光範囲 | 400-700 nm |
| 保存温度範囲 | -20℃～ 50℃ |
| 電圧 | 7.4vDC @ 2400mAh |
| 製品保証 | 1 年 |
| 重量 | 1.2 kg |
